Подводный намыв применяется для намывных грунтовых плотин при возведении их нижних частей.

Подводный намыв следует принципиально отличать от возведения грунтовых плотин методом отсыпки грунта в воду. Отсыпка грунта в воду (т.н. «мокрый метод» возведения плотин) может применяться для практически для всех глинистых и песчаных грунтов, в особенности для лессовидных суглинков. Но на настоящей странице сайта мы метод отсыпки грунта в воду не рассматриваем.

Принципиальным преимуществом подводного намыва при строительстве гидротехнических сооружений является тот факт, что при его применении отпадает необходимость в перегораживании русла реки временными перемычками. При этом намыв производится вплоть до выхода кромки грунта из-под воды, с обязательным последующим превышением её над поверхностью воды на величину от 0,5 м (если под воду намывается гравийный грунт) до 1,5 м (если намываются мелкие пески). Конечная плотность намытого под воду грунта всегда существенно ниже плотности грунта, намытого над поверхностью воды.

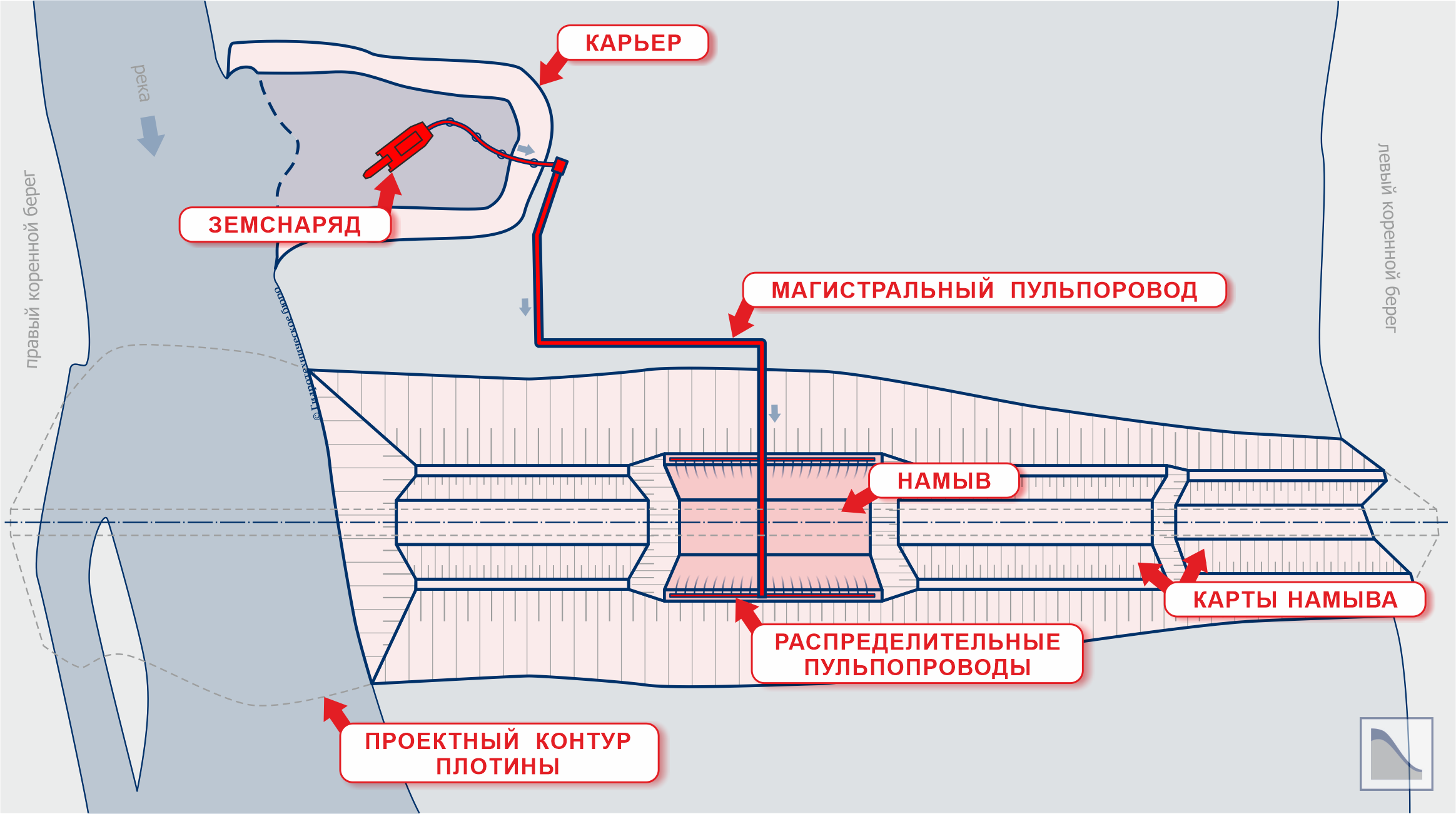

Схема разработки и подачи пульпы при расположении карьера на низких отметках (в русле или пойме)

Схема разработки и подачи пульпы при расположении карьера на низких отметках (в русле или пойме)



Работы по подводному намыву могут предусматриваться как с одного, так и с обоих берегов реки. Решение об этом принимается ещё в проекте производства работ (составной части проектной документации на плотину). При этом намыв почти всегда проектируется по торцевой схеме работы. В пределах контура намыва следует избегать образования замкнутых прудов, т.е. требуется обеспечивать свободный отток осветлённой пульпы.

В тело будущей плотины откладываются, как правило, крупные и средние по размеру фракции. В активной стадии намыва фракции грунта диаметром менее 0,05 мм всегда выносится, не попадая в тело намываемой плотины. По фракционному составу оптимальным материалом является карьерный грунт со степенью неоднородности Cu, не превышающей 15:

Cu = d60 / d10 < 15,

где:
d60 — диаметр частиц, меньше которого в грунте содержится по массе 60 %, мм;
d10 — диаметр частиц, меньше которого в грунте содержится по массе 10 %, мм.

Если грунты в карьере характеризуются разным гранулометрическим составом, то грунт, содержащий больше крупных фракций, может использоваться для намыва дренажного банкета грунтовой плотины, или части призмы плотины рядом с этим банкетом. В ряде случаев для обратных фильтров дренажного банкета оказывается возможен намыв гравийно-галечникового грунта.

При подводном намыве уклон откоса намытого грунта ориентировочно имеет следующие значения:
– пылеватый песок: 1:7—1:10;
– мелкий песок: 1:4—1:8;
– крупный песок: 1:2,5—1:4;
– песок гравелистый: 1:2—1:2,5.

Подводный намыв может применяться и для перекрытия прорана. С целью гарантированного перекрытия речного створа в проекте закладывается устройство нескольких пионерных дамб (призм). Такие дамбы располагаются последовательно одна за другой по течению реки в виде каскада, образуя сразу несколько проранов. Обычно устраиваются три пионерные дамбы. Они позволяют разбить перепад уровней воды в момент перекрытия на несколько отдельно стоящих ступеней, что существенно облегчает условия перекрытия. Подача пульпы в момент перекрытия происходит одновременно во все прораны.
