Проектирование гидроизоляционных мероприятий для уже существующих заглубленных и подземных сооружений сильно затруднено. Это связано с полной недоступностью или низкой доступностью конструкций, защищаемых от воды при проведении реконструкции или ремонта. Для работ по гидроизоляции таких объектов используются технологии и методы, отличные от гидроизоляционных мероприятий, проводимых при обычном строительстве новых объектов. В целом выбор того или иного варианта гидроизоляции зависит от:
– существующей защищаемой конструкции;
– фактических гидрогеологических условий;
– требований к степени снижения фильтрации грунтовых вод;
– допустимых для Заказчика величин капвложений в проводимые работы.
В связи с бурным развитием строительной индустрии, при разработке конкретных инженерных решений по восстановлению водонепроницаемости заглубленных сооружений возможны самые различные варианты. В любом случае очень важен комплексный подход, заключающийся в применении широкого спектра материалов и типов гидроизоляции.
Гидроизоляция бетонной поверхности с внутренней стороны производится по схеме:
– пескоструйная обработка поверхности бетона;
– промывка струей воды (под давлением 350 атм.);
– обработка пропиточным проникающим материалом (типа «BASF Masterseal 501» или «Пенетрон»);
– повторная очистка поверхности (уже от проникающего материала), промывка струей воды под давлением; работы ведутся после выдержки технологической паузы для активизации проникающего материала (несколько суток);
– нанесение двух слоев эластичной полимерцементной гидроизоляции (типа «BASF Masterseal 588»).
Гидроизоляция бетонной поверхности с внешней стороны производится по схеме:
– раскопка поверхностей существующих несущих конструкций;
– пескоструйная обработка поверхности бетона;
– промывка струей воды (под давлением 350 атм.);
– нанесение битумного праймера;
– нанесение двухслойной гидроизоляционной мембраны (типа «ICOPAL Ультранап»);
– нанесение профилированной мембраны (типа «ICOPAL ВиллаДрейн 500»).
Гидроизоляция холодного шва стены между старым и новым бетоном в условиях отсутствия постоянного обводнения грунтовыми водами (т.е. при наличии только капиллярной влаги) производится по схеме (см. рисунок ниже):
– выполнение в центре железобетонного сечения небольшой штрабы (сечение около 20×20 мм);
– установка в штрабе набухающего шнура (типа «BASF Masterseal 910»), который фиксируется специальным клеем (типа «BASF Masterseal 911»);
– раскопка поверхностей существующих стен;
– возведение новых стеновых конструкций, сопрягающихся с существующими стенами (армирование и бетонирование);
– монтаж по периметру холодного шва (между существующими и новыми стенами) гидроизоляционной ленты (типа «Sika Sikadur‑Combiflex SG‑20 M» шириной 200 мм); фиксация гидроизоляционной ленты производится специальным клеем (типа «Sika Sikadur‑31 CF») с обеих сторон ленты.

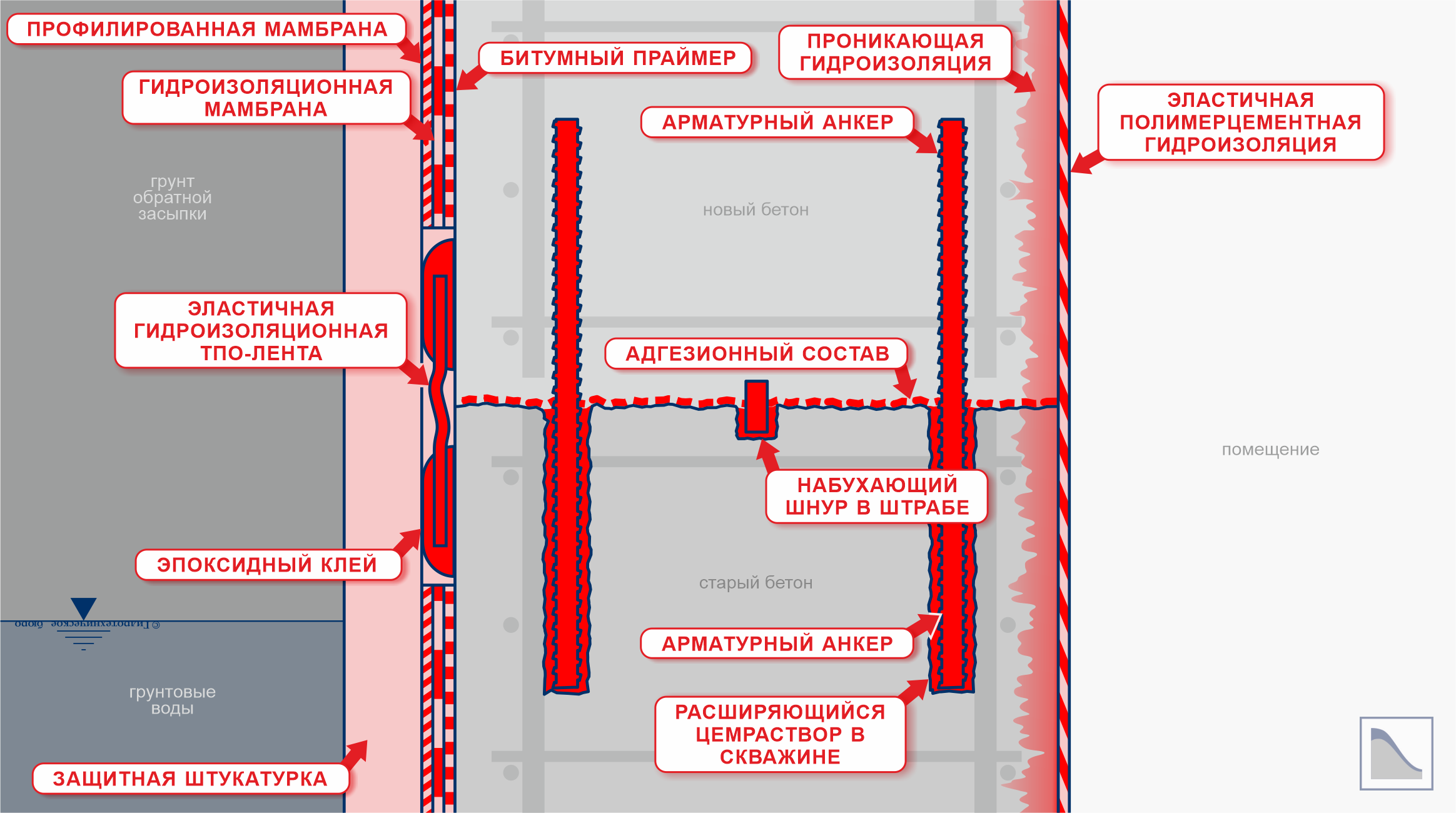

Гидроизоляция холодного шва между старым и новым бетоном стены (при наличии только капиллярной влаги)
Гидроизоляция деформационного шва фундаментной плиты между старым и новым бетоном производится по схеме (см. рисунок ниже):
– монтаж анкерной угловой шпонки (типа «Sika Tricosal D 320 K Tricomer») на уровне подошвы будущей новой фундаментной плиты, с анкеровкой в бетон существующей фундаментной плиты;
– заполнение полости деформационного шва между фундаментными плитами инертным материалом (панели из экструзионного пенополистирола XPS типа «Технониколь XPS Техноплекс» или «Пеноплекс Комфорт»);
– возведение новой фундаментной плиты (армирование и бетонирование);
– нанесение по периметру деформационного шва (по верхней плоскости фундаментных плит) однокомпонентного полиуретанового герметика (типа «Sika Sikaflex‑11 FC+»);
– монтаж по периметру деформационного шва гидроизоляционной ленты (типа «Sika Sikadur‑Combiflex SG‑20 M» шириной 200 мм); фиксация гидроизоляционной ленты производится специальным клеем (типа «Sika Sikadur‑31 CF») с обеих сторон ленты.

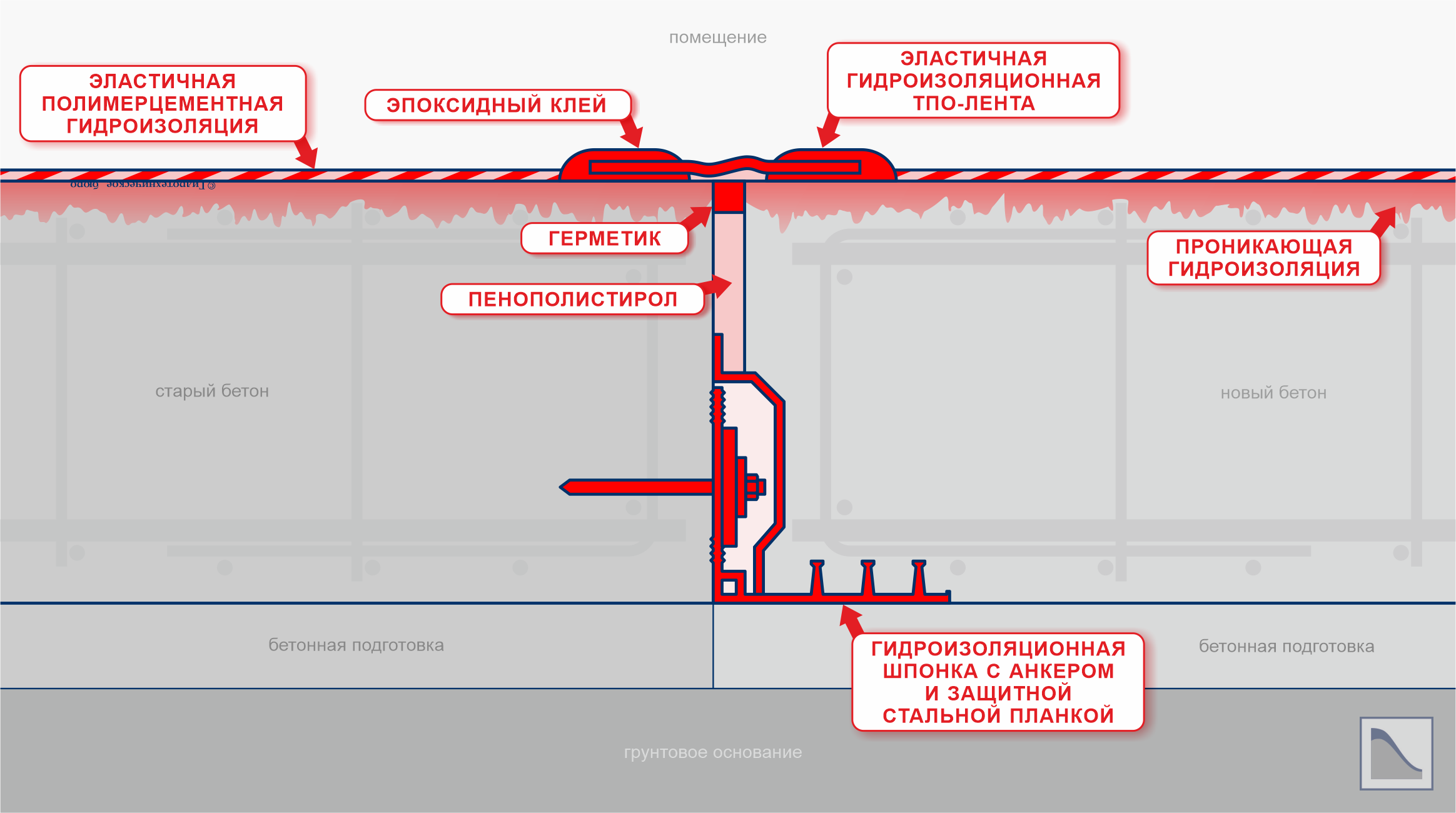

Гидроизоляция деформационного шва между старой и новой фундаментной плитой
Гидроизоляция деформационного шва между новыми железобетонными стенами:
– монтаж арматурных каркасов обеих сопрягаемых стен;
– монтаж внешней гидроизоляционной шпонки (типа «Аквастоп ДО‑240/20» или «Sika DR‑26» из поливинилхлорида);
– монтаж внутренней гидроизоляционной шпонки (типа «Аквастоп ДВ‑240/20» или «Sika O‑25» из поливинилхлорида);
– заполнение полости деформационного шва между фундаментными плитами инертным материалом (панели из экструзионного пенополистирола XPS типа «Технониколь XPS Техноплекс» или «Пеноплекс Комфорт»);
– бетонирование обеих стен;
– нанесение по периметру деформационного шва однокомпонентного полиуретанового герметика (типа «Sika Sikaflex‑11 FC+»);
– монтаж по периметру деформационного шва гидроизоляционной ленты (типа «Sika Sikadur‑Combiflex SG‑20 M» шириной 200 мм); фиксация гидроизоляционной ленты производится специальным клеем (типа «Sika Sikadur‑31 CF») с обеих сторон ленты.
Гидроизоляция шва между стеновыми фундаментными блоками ФБС:
– разделка межблочного шва в виде трапецеидальной штрабы с сечением «ласточкин хвост» (размеры b×h около 40×70 мм);
– промывка штрабы струей воды (под давлением 350 атм.);
– заполнение полости штрабы высокопрочным безусадочным составом (типа «BASF Nanocrete R4»).
Устройство прохода стальной трубы через существующую железобетонную стену:
– разбуривание отверстия в стене диаметром, превышающим внешний диаметр трубы на 70―150 мм;
– монтаж в отверстии стальной трубы;
– промывка всех поверхностей струей воды (под давлением 350 атм.);
– нанесение в центре пробуренного отверстия на поверхность стальной трубы и поверхность отверстия по кругу расширяющейся гидроизоляционной пасты (типа «BASF Masterseal 912»);
– заполнение зазора между стальной трубой и пробуренным отверстием высокопрочным безусадочным составом (типа «BASF Nanocrete R4»);
– монтаж по круговому контуру стальной трубы с обеих сторон стены гидроизоляционной ленты (типа «Sika Sikadur‑Combiflex SG‑20 M» шириной 200 мм); фиксация гидроизоляционной ленты производится специальным клеем (типа «Sika Sikadur‑31 CF») с обеих сторон ленты.
