1 ОБЩИЕ СВЕДЕНИЯ

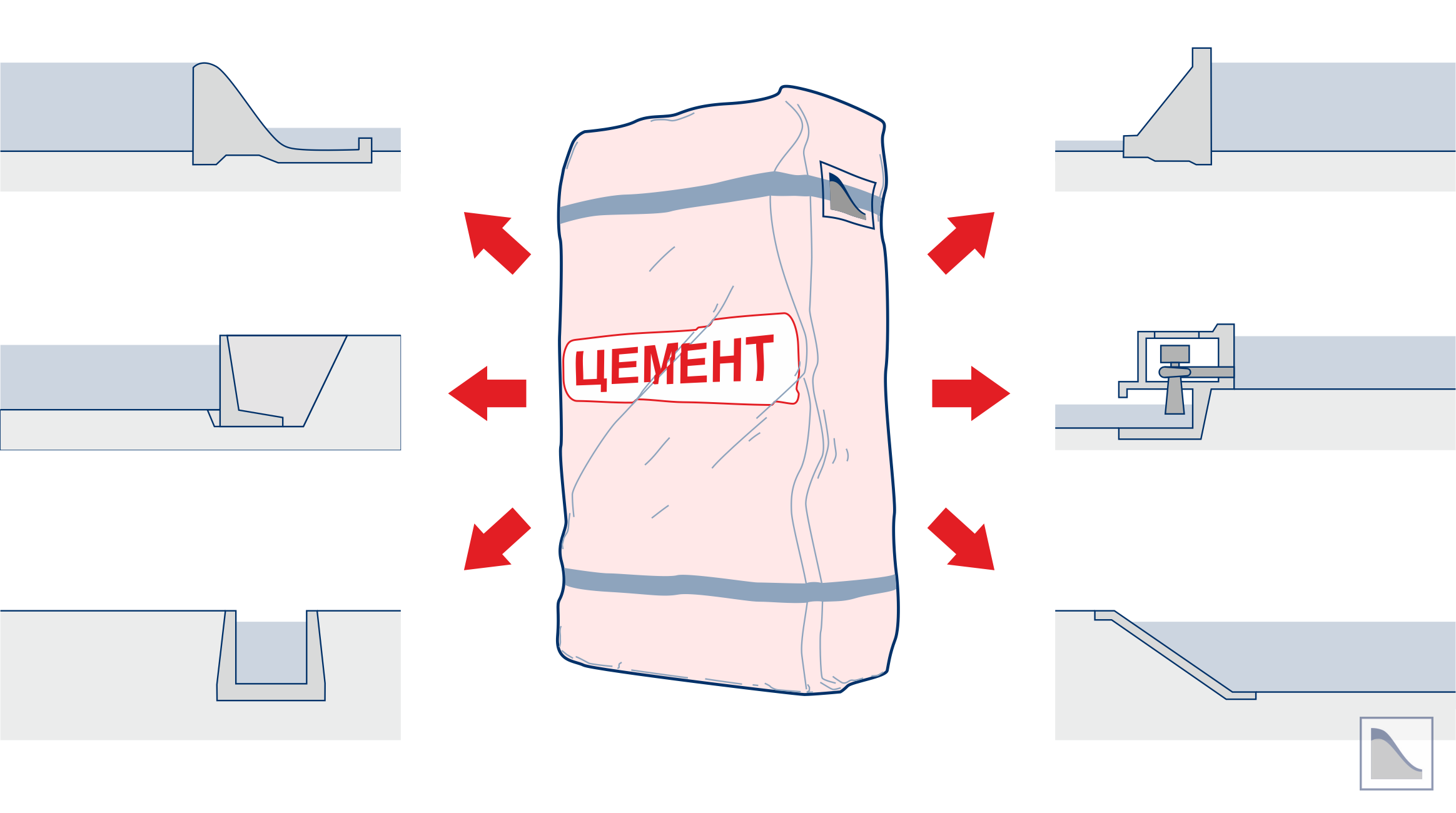

При проектировании гидротехнических объектов для железобетонных конструкций применяются различные виды цементов. Это связано с тем, что гидротехнические сооружения эксплуатируются в разнообразных условиях (часто — очень тяжелых). Данное обстоятельство приводит к различным требованиям, предъявляемым в проектной документации к цементам, например:
– прочность;
– водонепроницаемость;
– морозостойкость;
– сульфатостойкость;
– тепловыделение;
– скорость твердения;
– истираемость.

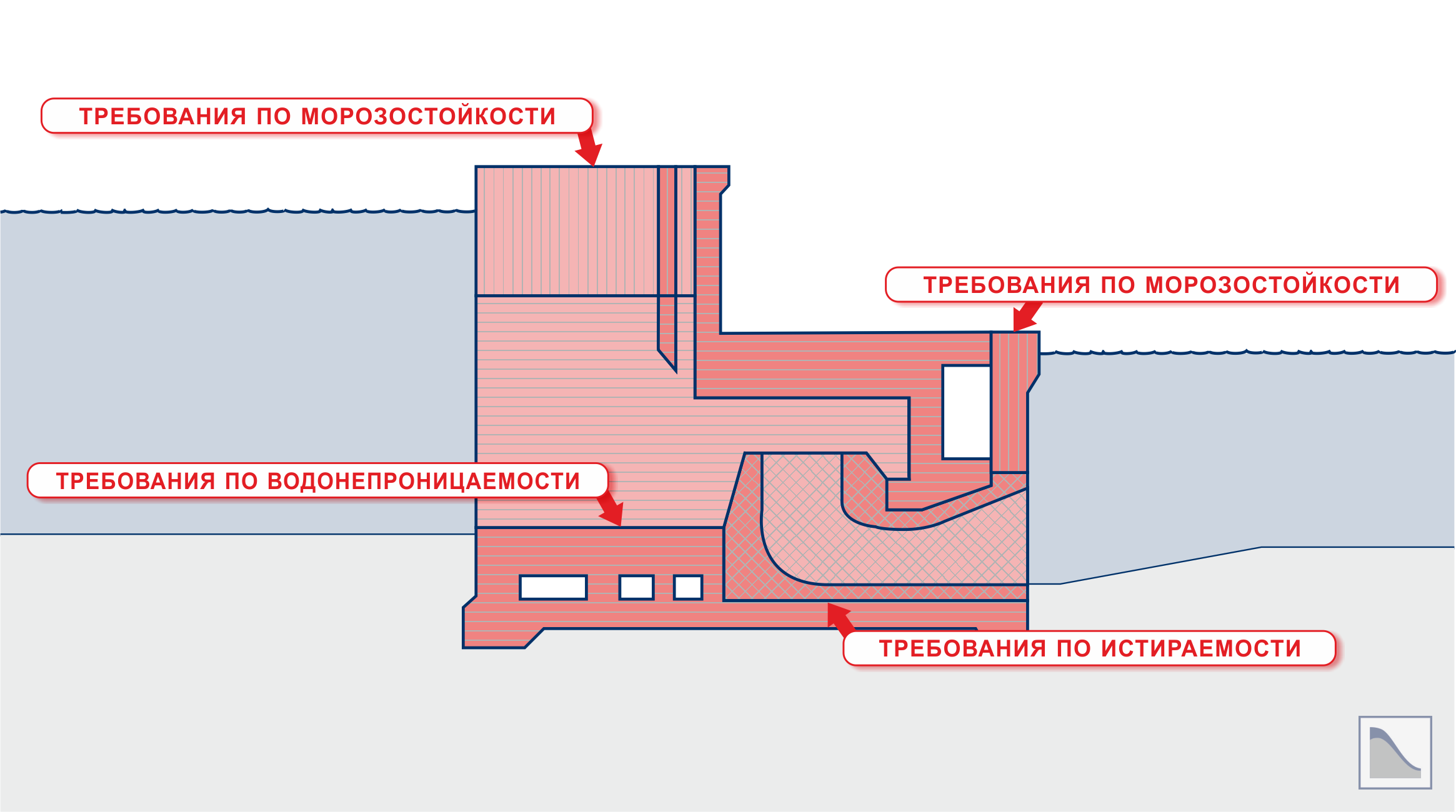

На нижеприведённом рисунке указаны ориентировочные требования, предъявляемые к бетонной смеси на примере проекта ГЭС русловой компоновки.
2 ВИДЫ ЦЕМЕНТОВ
Рассмотрим виды цементов, наиболее часто встречающиеся при проектировании гидротехнических объектов:
Портландцемент (силикатцемент) — наиболее популярный цемент. Цементный камень бетона на портландцементе прочнее, чем на пуццолановом цементе или шлакопортландцементе, и имеет меньшую усадку. Однако портландцемент неприменим для цементации при наличии сульфатной агрессии.
Шлакопортландцемент — представляет собой гидравлическое вяжущее, получаемое измельчением смеси из портландцементного клинкера, доменного гранулированного шлака и гипса. Шлакопортландцемент применяется в конструкциях, находящихся в условиях влажной среды, для подводных конструкций, или во внутренних зонах массивных гидротехнических сооружений. При этом шлакопортландцемент нельзя использовать в зонах переменного уровня воды. Основными характерными свойствами шлакопортландцемента являются: высокая сульфатостойкость, несколько повышенная кислотостойкость, хорошая трещиностойкость (благодаря пониженным тепловыделениям), низкая щёлочестойкость, несколько пониженная морозостойкость, невысокая способность по защите арматуры, замедленное схватывание и набор прочности (особенно — при низких температурах), по коррозионной стойкости занимает промежуточное положение между обычным и пуццолановым цементом.
Пуццолановый цемент — является гидравлическим вяжущим, получаемым посредством измельчения портландцементного клинкера, гипса и активной минеральной добавки. Пуццолановый цемент обладает следующими свойствами: высокая водостойкость (особенно в мягкой воде), водонепроницаемость, сульфатостойкость (выше, чему у обычного портландцемента, но хуже, чем у сульфатостойкого портландцемента), несколько повышенная кислотостойкость, меньшее выделение тепла при твердении (что особенно полезно для массивных гидротехнических сооружений), пониженная щёлочестойкость, несколько пониженная морозостойкость, большая усадка на воздухе. Пуццолановый цемент непригоден при попеременном увлажнении (т.е. в зонах переменного уровня), а также для цементации (несмотря на хорошую стойкость против сернокислых вод). Поэтому в проектах плотин наибольшее применение этот вид цемента нашел в конструкциях, находящихся в условиях влажной среды — в подводных частях плотин, в подземных сооружениях, во внутренних зонах массивных гидротехнических сооружений, для цементации основания при наличии агрессивных вод.
Сульфатостойкий цемент — характеризуется очень высокой сульфатостойкостью, несколько пониженной щёлочестойкостью. Как и в других областях строительства, в гидротехнике сульфатостойкий цемент применяется для конструкций, работающих в условиях агрессивной среды, в том числе — в зоне переменного уровня воды. Такой цемент не используется для набрызг-бетона, что связано с большим сроком схватывания.
Водонепроницаемый расширяющийся цемент (ВРЦ) — представляет собой гидравлическое вяжущее, получаемое измельчением портландцементного клинкера, глинозёмистого шлака, гипса и гранулированного доменного шлака. Важнейшим свойством ВРЦ, очень важное при проектировании, является очень быстрое схватывание: начало схватывания происходит через 5 мин, окончание — через 10 мин.
Глинозёмистый цемент — быстротвердеющее гидравлическое вяжущее, получаемое измельчением обожжённой до спекания смеси бокситов и извести. Глинозёмистый цемент применяется при срочных восстановительных работах, тампонировании нефтяных скважин, для приготовления жаростойких бетонов. Также этот цемент применяется в проектах обделок туннелей и цементации основания в условиях агрессивных вод, сооружения бетонных конструкций в зоне переменного уровня воды. Основными свойствам глиноземистого цемента являются: водостойкость (в пресных и сульфатных водах), морозостойкость, стойкость при высоких температурах, значительные сульфатостойкость и кислотостойкость, низкая щелочестойкость. Следует отметить, что глинозёмистый цемент примерно в четыре 4 раза дороже портландцемента.
Напрягающий цемент (НЦ) — по сути является смесью портландцемента, глинозёмистого цемента и гипса. Применяется напрягающий цемент для изготовления напорных труб, резервуаров.
Гидрофобный цемент — цемент, аналогичный по прочности портландцементу, но сохраняющий активность при длительном хранении — он не слёживается и не комкуется. Гидрофобный цемент придаёт бетонной смеси повышенную пластичность, удобоукладываемость, а готовому бетону — морозостойкость.
Водонепроницаемый безусадочный (ВБЦ) — специальный вид цемента, применяемый для изготовления торкретбетона.
3 РАСХОД ЦЕМЕНТА
Типичное содержание цемента в бетонной смеси, применяемое в проектах гидротехнических сооружений, составляет 250—320 кг/м3. Минимальное содержание — около 200—220 кг/м3, максимальное — 400―500 кг/м3. С повышением содержания цемента растет прочность бетона, однако при превышении величины 500 кг/м3 прочность бетона начинает снижаться.
Приведем некоторые примеры количества цемента в бетонной смеси:
– подводное бетонирование методом ВПТ (метод вертикально-перемещаемой трубы): 300—350 кг/м3;
– подводное бетонирование методом ВР (метод восходящего раствора): 300—370 кг/м3;
– основание бетонных плотин: до 230 кг/м2;
– подводная зона бетонных плотин: не менее 240 кг/м3;
– зона переменного уровня воды: 300—450 кг/м3, не менее 275 кг/м3;
– внутренняя зона бетонных плотин: не менее 160 кг/м3;
– наружные зоны, не подвергающиеся воздействию воды: до 240 кг/м3;
– наружные зоны, подвергающиеся воздействию воды: до 260 кг/м3;
– рисбермы бетонных плотин: от 210 кг/м3;
– донья шлюзов: 250 кг/м3;
– обделка гидротехнических туннелей: 240—330 кг/м3; при подаче бетона бетононасосами — от 280—300 кг/м3;
– ремонтный бетон: от 300 кг/м3.
На современном рынке представлено множество специальных цементов от крупных мировых производителей. Гидротехническое строительство часто характеризуется большими объемами бетонных работ. Поэтому из-за высокой стоимости специальных цементов их в основном применяют в проектной документации на ремонт и реконструкцию гидротехнических сооружений. К очень популярным маркам, часто закладываемым в проектах, можно отнести следующие продукты: пластифицированный расширяющийся портландцемент Macflow (производитель BASF), расширяющийся высокоподвижный цемент Stabilcem (производитель MAPEI), цементы линейки Sikacrete (производитель Sika). Все перечисленные цементы, являясь иностранными брендами, сейчас изготавливаются на заводах, действующих в России. Однако существует множество менее известных российских производителей специальных цементов, часто не уступающих по качеству иностранным брендам. Их применение позволяет несколько уменьшить сметную стоимость работ, получаемую в проектной документации.
