Вертикальная стена (шпора) в конце рисбермы

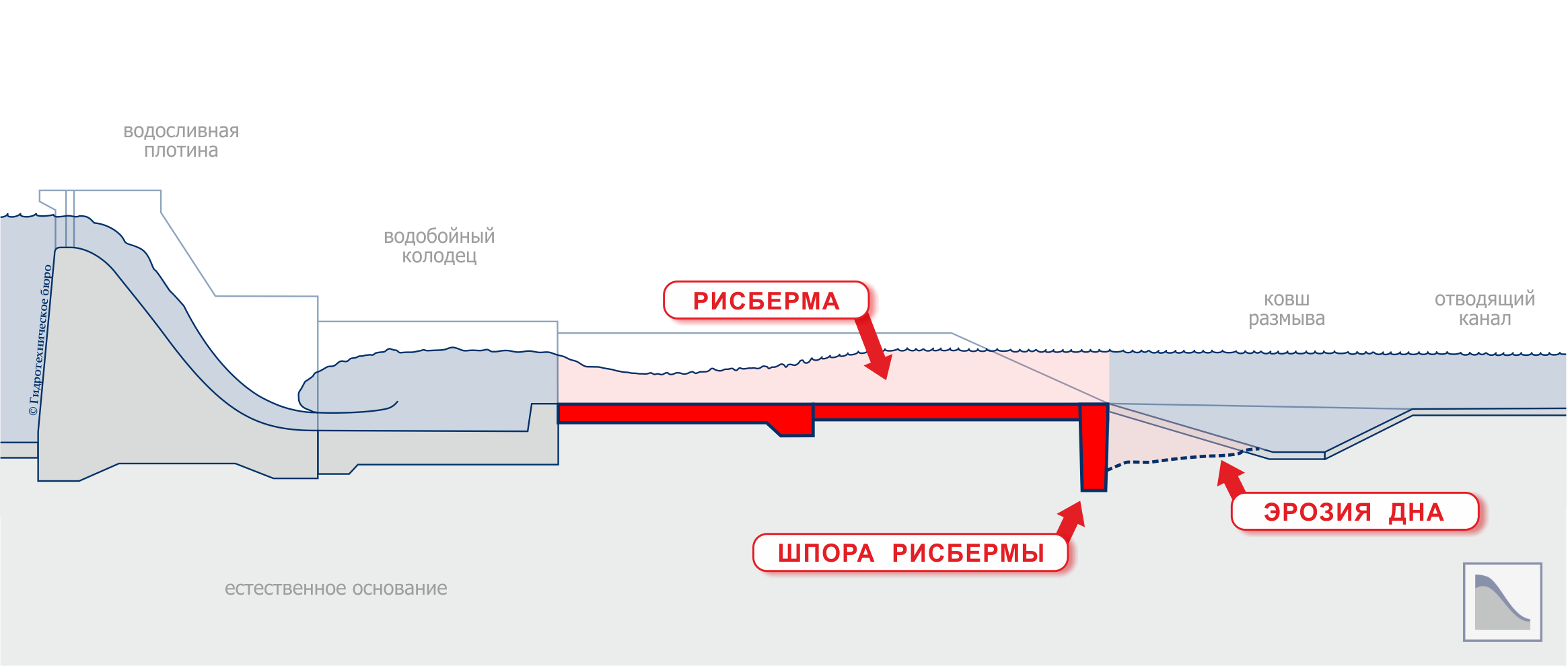

В проекте водосброса рисберма фактически представляет собой начальный участок отводящего канала (русла). Она располагается непосредственно за водосбросом и его водобоем. Основным предназначением рисбермы является выравнивание скоростей течения и общее успокоение водного потока. Это необходимо для полного рассеивания остатков кинетической энергии, оставшейся у воды после прохождения водобоя.

Принятая в проектной документации конструкция рисбермы должна гарантировать, что даже в случае неполного гашения энергии потока и активизации ниже по течению эрозионных процессов не произойдет подмыв конструкций самой рисбермы. Такой подмыв чреват постепенным приближением эрозии отводящего канала непосредственно к водосбросу и плотине (бетонной или грунтовой).

Для обеспечения описанной задачи при проектировании рисбермы часто применяется следующее решение: непосредственно в самом конце рисбермы в грунте устраивается вертикальная стена (называемая часто шпорой, иногда зубом). Стена выполняется поперек оси рисбермы посредством погружения шпунта типа Ларсен, стальных труб, или бревен из лиственницы. В проекте также может быть рассмотрено сооружение железобетонной «стены в грунте».

Описанное конструктивное решение, заложенное в проектной документации, позволяет предотвратить опасный подмыв рисбермы: эрозия отводящего канала (в виде т.н. ямы размыва) останавливается непосредственно у дальнего края рисбермы. При этом глубину погружения вертикальной стены hст в грунт принимают по расчету (расчет глубины ямы размыва).
