Санкт-Петербургская фирма АО «МНТО ИНСЭТ» является изготовителем гидросиловых агрегатов для малых ГЭС и микроГЭС. Разработка собственной номенклатуры гидротурбин и начало их производства было организовано с конца 1980-х гг.

В зависимости от проекта гидроэлектростанции и фактических условий площадки расположения объекта АО «МНТО ИНСЭТ» производит поставку технологического оборудования по двум возможным технологическо-строительным вариантам:
– вариант А: поставка отдельных гидроагрегатов, монтируемых в ходе строительных работ в здании малой ГЭС;
– вариант Б: поставка готовых и укомплектованных блоков микроГЭС.

Вариант А применяется при сравнительной большой или средней мощности гидростанции, что приблизительно соответствующей классу «малых ГЭС». Вариант Б — при минимальных мощностях гидроэлектростанции, соответствующих классу «микроГЭС».



ВАРИАНТ А

Для варианта А с целью покрытия требуемых диапазонов напора H, мощности N и расхода Q АО «МНТО ИНСЭТ» производит изготавливает несколько линеек гидроагрегатов:
1) Гидроагрегаты с радиально-осевыми турбинами (в западной терминологии — турбины Френсиса), выполняемые в горизонтальной компоновке:

Наименование гидроагрегата

Мощность
N, МВт

Напор
H, м

Расход
Q, м3

Частота
n, мин-1

Напряжение
U, В

ГА-2

0,9

30—100

0,4—1,2

1 000

1 500

400

6 000

ГА-4

0,5

25—55

0,4—1,3

1 000

400

6 000

ГА-9

3,3

70—120

0,6—3,2

600

750

1 000

6 000

10 000

ГА-11

5,6

100—160

1,5—4,0

750

1 000

6 000

10 000

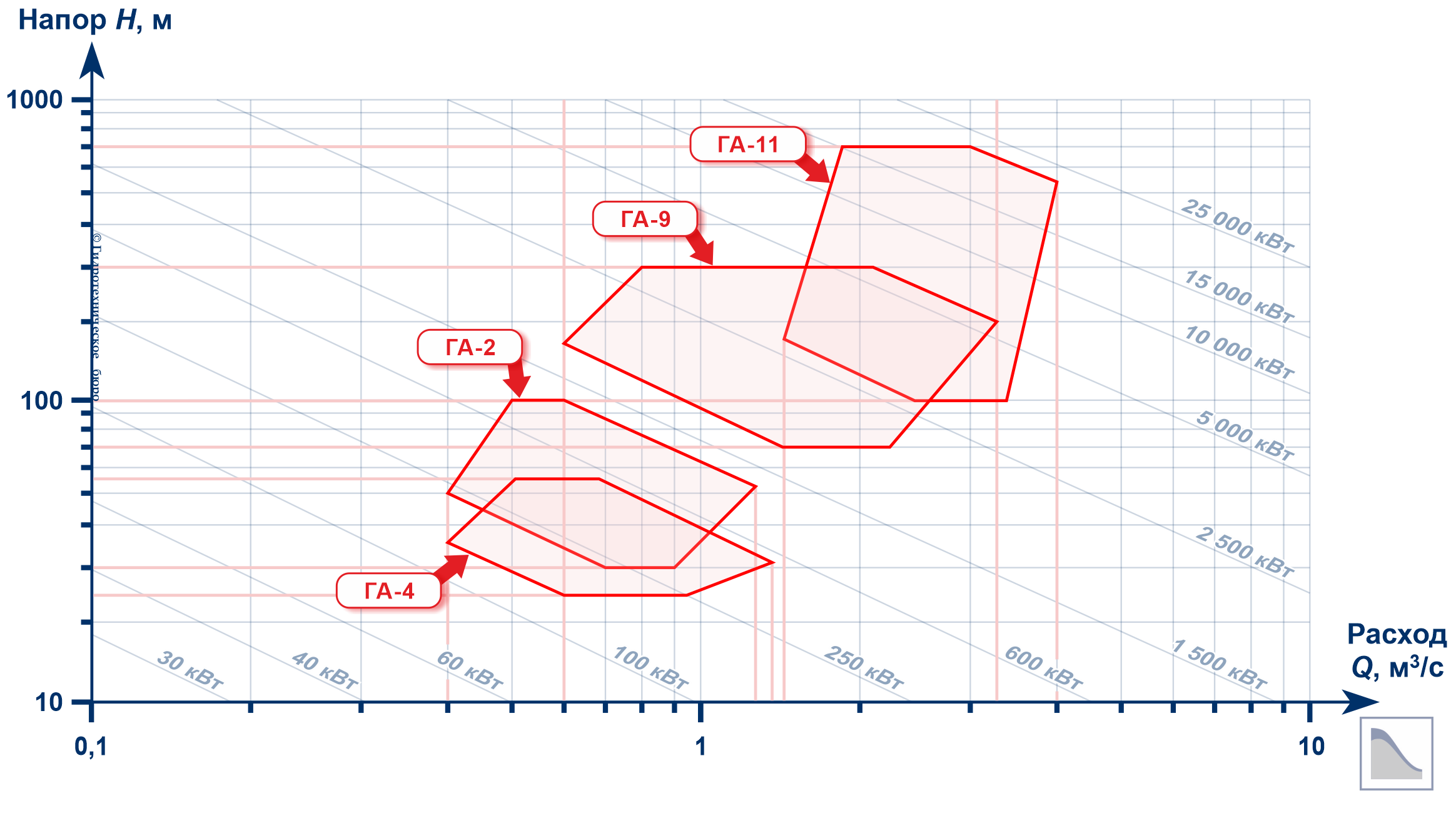

Номограмма радиально-осевых турбин ИНСЭТ

Номограмма радиально-осевых турбин АО «МНТО ИНСЭТ»



2) Гидроагрегаты с пропеллерными турбинами (в западной терминологии — турбины Каплана), выполняемые в вертикальной и горизонтальной компоновке:

Наименование гидроагрегата

Мощность
N, МВт

Напор
H, м

Расход
Q, м3

Частота
n, мин-1

Напряжение
U, В

ГА-1

0,1—0,3

3—9

2,3—6,2

200

360

400

ГА-8

0,15―1,3

6—16

2,5—10

300

600

400

ГА-14

0,02—0,3

2—7

2,5—6

250

375

400

Пр-15

0,02—0,1

2—12

0,4—1,5

600

750

1 000

230

400

Пр-30

0,02—0,2

4—18

0,4—1

750

1 000

230

400



3) Гидроагрегаты с ковшовыми турбинами (в западной терминологии — турбины Пельтона), выполняемые в горизонтальной компоновке:

Наименование гидроагрегата

Мощность
N, МВт

Напор
H, м

Расход
Q, м3

Частота
n, мин-1

Напряжение
U, В

ГА-5

0,15—0,60

150—250

0,17—0,32

500

600

400

6 000

ГА-10

0,30—3,30

200—450

0,19—0,90

600

750

1000

400

6 000

10 000



ВАРИАНТ Б

Для вариант Б выпускаются готовые блоки микроГЭС. Номенклатурный ряд таких блоков:

Наименование блока микроГЭС

Турбина

Компоновка

Мощность
N, МВт

Напор
H, м

Расход
Q, м3

Частота
n, мин-1

Напряжение
U, В

Микро-ГЭС-10 Пр, компоновка 1

пропеллерная

горизонтальная

0,04

2—4,5

0,07—0,14

1 000

230

400

Микро-ГЭС-10 Пр, компоновка 2

пропеллерная

горизонтальная

0,10

4,5—10

0,1—0,21

1 500

230

400

Микро-ГЭС-15 Пр, компоновка 1

пропеллерная

горизонтальная

0,05

1,8—3,5

0,1—0,2

1 000

400

Микро-ГЭС-15 Пр, компоновка 2

пропеллерная

горизонтальная

0,15

4,5—12

0,15—0,3

1 500

400

Микро-ГЭС-50 Пр

пропеллерная

горизонтальная,

вертикальная

0,05

4—12

0,4—1,2

750

1 000

400

Микро-ГЭС-20 ПрД

диагональная

горизонтальная,

вертикальная

0,02

8—18

0,08—0,17

1 500

400

Микро-ГЭС-100К

ковшовая

горизонтальная

0,1









Микро-ГЭС-200К

ковшовая

горизонтальная

0,2
