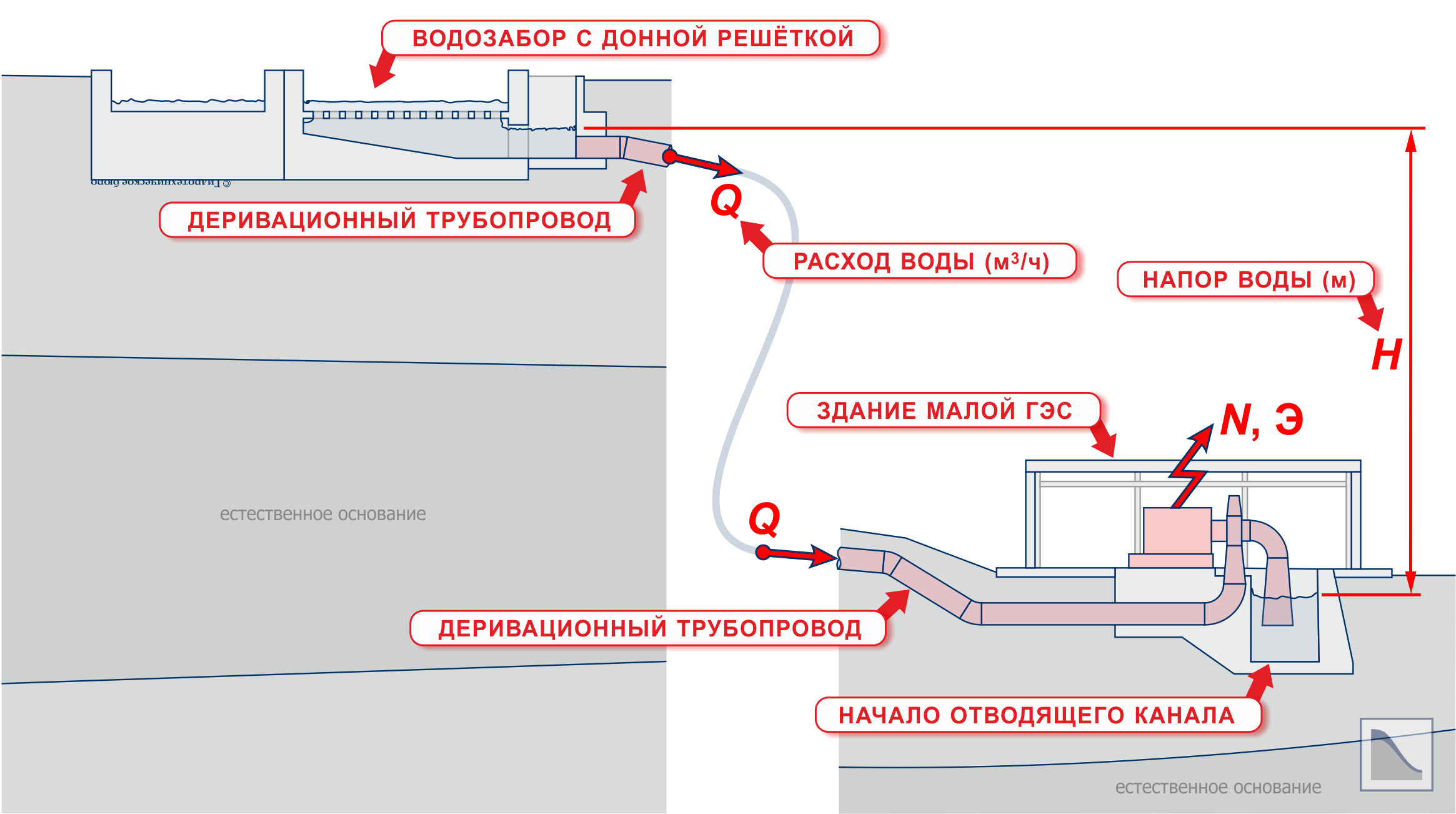

Энергетическая схема на примере деривационной малой ГЭС

Принимаемая в проектной документации мощность гидроэлектростанции — основной параметр, характеризующий ее как объект генерации электроэнергии.

Мощность малой ГЭС на конкретный момент времени определяется по формуле:

N = 9,81·Q·H·ηтурб·ηген,

где:

Q — расход воды, протекающий через гидротурбины ГЭС (м3/с),

Hнапор воды (м),

ηтурб — КПД турбины,

ηген — КПД генератора.

Размерность мощности, получаемой по данной формуле — кВт.

Для проекта малой ГЭС наиболее важными исходными данными при расчете выработки являются расходы воды. Их получают на основе имеющегося гидрологического ряда наблюдений на близкорасположенном водомерном посту реки.

Максимальная мощность малой ГЭС, называемая установленной мощностью, рассчитывается по модифицированной формуле:

N = 9,81·Qмакс·Hрасч·ηтурб·ηген,

где:

Qмакс — максимально возможный расход воды, который способны пропустить агрегаты ГЭС,

Hрасч — расчетный напор воды, представляющий собой средневзвешенный напор за определенный отрезок времени.

Выработка представляет собой объем электроэнергии, вырабатываемой малой ГЭС. Выработка представляется в кВ·ч и рассчитывается для определенного периода времени (обычно — один год). Основная формула:

Э = ∑Ni·ti,

где Ni — ряд мощностей в течение расчетного периода времени T,

ti — ряд временных промежутков, соответствующих Ni и в сумме равных расчетному периоду времени T.
