Крепление берега реки каменной наброской

Крепление берега реки каменной наброской



При проектировании берегоукреплений одним из двух наиболее популярных видов крепления является каменная наброска (наряду с железобетонным креплением). При этом в сравнении с железобетонным вариантом каменная наброска обладает рядом достоинств:

1. Низкая чувствительность к деформациям основания.

2. Простота строительных работ.

3. Пониженная стоимость.

Различают два основных вида каменной наброски:

1. Наброска из несортированного камня.

2. Наброска из сортированного камня.

Применение в проекте берегоукрепления наброски из сортированного камня позволяет получить на поверхности откоса более крупный камень, а мелкий камень расположить под крупным. Но сортированный камень дороже несортированного, а строительные работы — более трудозатратны. В связи с этим наброску из сортированного камня применяют только при соответствующем обосновании.

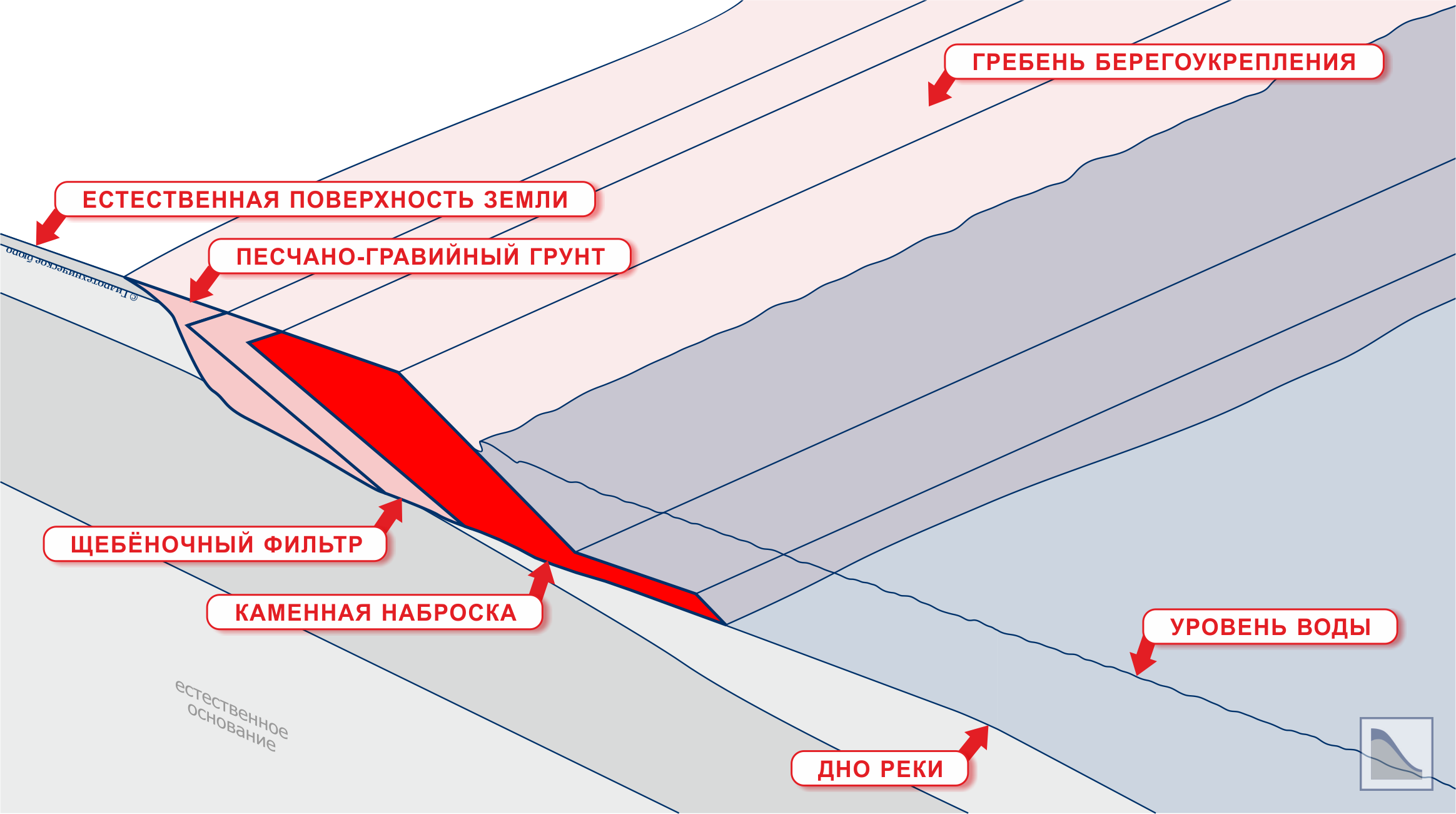

Классическим конструктивным решением для каменной наброски является двухслойный вариант: подготовка из мелкого гравия или щебня, и отсыпаемый поверх нее камень. В современной практике под подготовку часто укладывают полотнища геотекстиля повышенной плотности.

Толщину грунтовой подготовки в проектной документации обычно назначают равной 0,10—0,15 м. Толщина основного слоя — слоя камня — зависит от действующих на берегоукрепление волновых и ледовых нагрузок, и определяется по расчету. Для верховых откосов плотин толщина данного слоя должна быть не менее трех диаметров камня диаметром d85%:

tкам = 3·d85%,

где d85% — диаметр камня, масса которого не менее массы 85 % всех камней.

В условиях Европейской части России достаточно часто для средних и крупных рек расчетная толщина слоя камня оказывается в пределах от 0,2 до 0,8 м. Для малых рек и прудов — 0,1—0,15 м. Для откоса с уклоном 1:2 и расчетной высотой волны 0,5 м толщина слоя камня ориентировочно составляет 0,45 м. При той же расчетной высоте волны, но с уположением откоса до уклона 1:3,5 толщина слоя камня снижается до 0,35 м.

В ходе работ по отсыпке каменной наброски ее уплотнение, как правило, не производится.
