Проектирование подпорных стен уголкового типа в целом заключается в определении всех основных их размеров. Эти размеры назначаются в проекте по результатам расчетов прочности и устойчивости. Однако предварительное определение толщин и длин элементов подпорной стены можно произвести на основании обобщения опыта проектирования сооружений данного типа. Как правило, полученные таким образом значения достаточно часто оказываются близкими к значениям, найденным из расчетов. Это и позволяет использовать такие данные на начальной стадии проектирования.

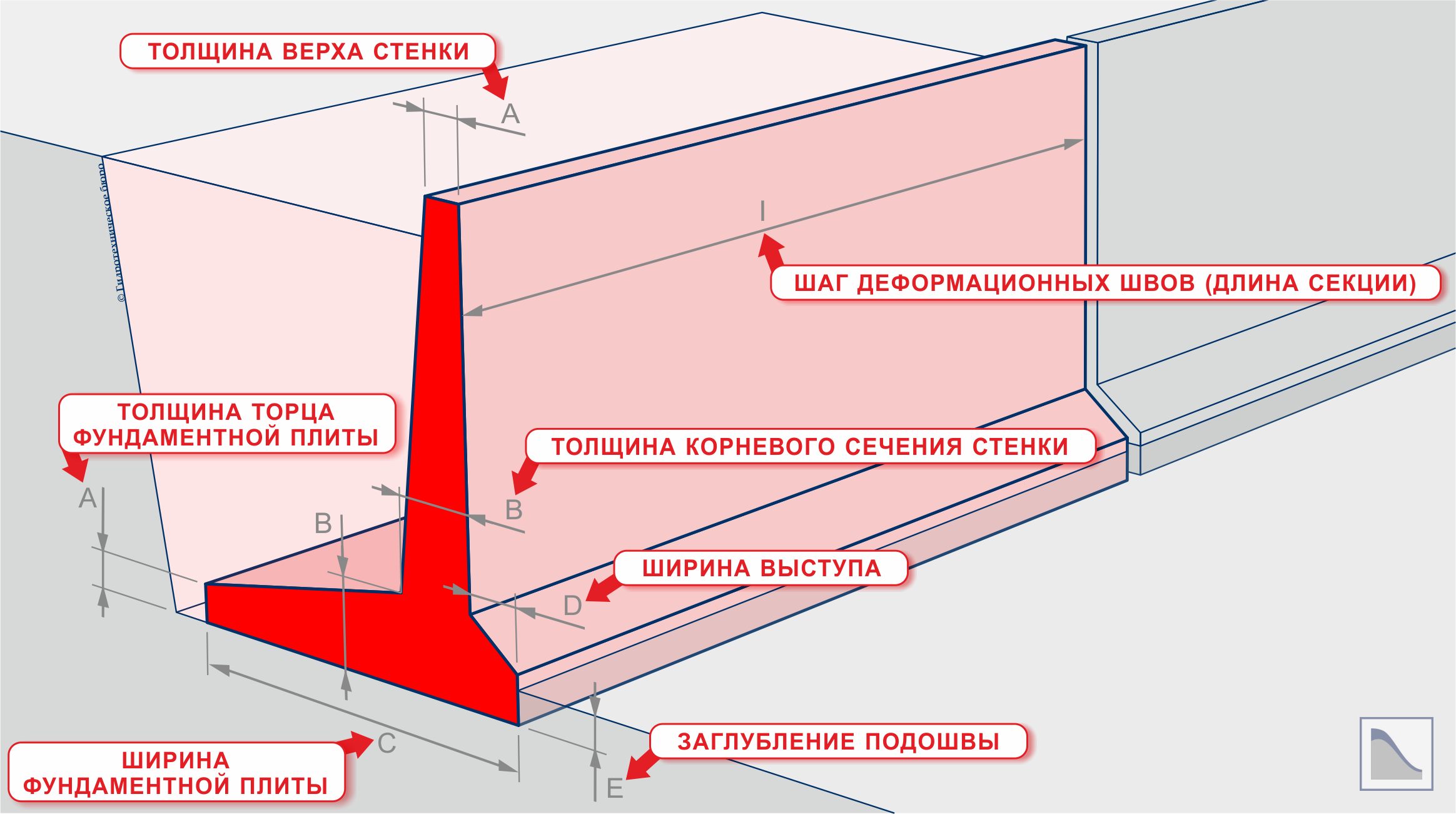

Ниже приводятся основные способы предварительного определения размеров уголковой подпорной стены. В качестве опорной величины, характеризующей все остальные размеры стены, используется ее полная высота H.
1. Толщина верха вертикальной стенки и торца фундаментной плиты:
tст.верх = (0,05÷0,10)∙H.
2. Толщина корневого сечения вертикальной стенки и фундаментной плиты:
tст.корн = tфунд.корн = (0,10÷0,20)∙H.
При наличии контрфорсов:
tст.корн = tфунд.корн = (0,05÷0,06)∙H.
3. Полная ширина фундаментной плиты (75 % ширины — со стороны обратной засыпки, 25 % — с лицевой стороны стены):
bфунд = 0,70∙H.
4. Выступ с лицевой стороны подпорной стены:
bвыступ = (0,2÷0,3)∙bфунд.
Больший выступ с лицевой стороны подпорной стены увеличивает устойчивость все стены на сдвиг. Маленький выступ позволяет выровнить напряжения в основании.
5. Заглубление подошвы под нижнюю планировочную отметку:
– в мягких грунтах: от 0,6 м;
– в скальных грунтах: от 0,3 м.
6. Уклон продольный: не круче 0,02.
7. Уклон поперечный (в сторону обратной засыпки): не круче 0,125.
8. Шаг контрфорсов (при их наличии):
k = H/3.
9. Шаг деформационных швов:
– для бетонных и бутобетонных подпорных стен: до 10 м;
– для монолитных железобетонных подпорных стен: до 25 м;
– для сборных железобетонных подпорных стен: до 30 м.
