Проектирование подпорных стен всегда включает в себя изучение вопросов дренирования грунтового массива. Недостаточный учет в проекте фактических гидрологических условий может привести к различным негативным последствиям. Они проявляют себя уже после строительства подпорных конструкций и устройства обратной засыпки, в результате чего устранить их оказывается крайне трудно.
К таким негативным эффектам следует отнести появление барражного эффекта и рост гидростатического давления на подпорные стены. Барражный эффект (барраж) — явление поднятия уровня грунтовых вод. Барраж вызывается появлением на пути подземного потока преграды в виде заглублённого сооружения. При этом если с одной стороны сооружения (верховой) уровень грунтовых вод поднимается, то с противоположной стороны (низовой) — опускается. В результате сооружение начинает испытывать дополнительную гидростатическую нагрузку, не учтенную в проекте.
Основной мерой, направленной на предотвращение описанных явлений, служит разработка в проектной документации различных дренажных мероприятий.
Собственно дренаж предусматривается в проекте для понижения поверхности грунтовых вод. Если защищаемым объектом являются гравитационные подпорные стены набережных, то дренаж обычно не применяется — ввиду массивности конструкции и большого запаса по надежности. Также дренаж редко закладывается при проектировании подпорных стен на толстой щебёночной или каменной постели — в этом случае сама постель выполняет дренирующие функции.
Для отвода стока дренажной сети в подпорных стенах устраиваются дренажные выпуски. Сброс стока ведется в ливневую канализацию или, если это набережная, под отметку нижней кромки льда в водотоке.
Практически все дренажные системы по мере длительной эксплуатации склонны к засорению. Это происходит даже с правильно запроектированными дренажами. Причиной этому является невозможность в ряде случаев предотвратить выпадение мельчайших частиц грунта в осадок на дне труб. Именно по это причине сбросные участки дренажных систем и систем поверхностного стока не совмещаются вместе. Для очистки дренажа в проекте предусматривается возможность его ограниченного ремонта.

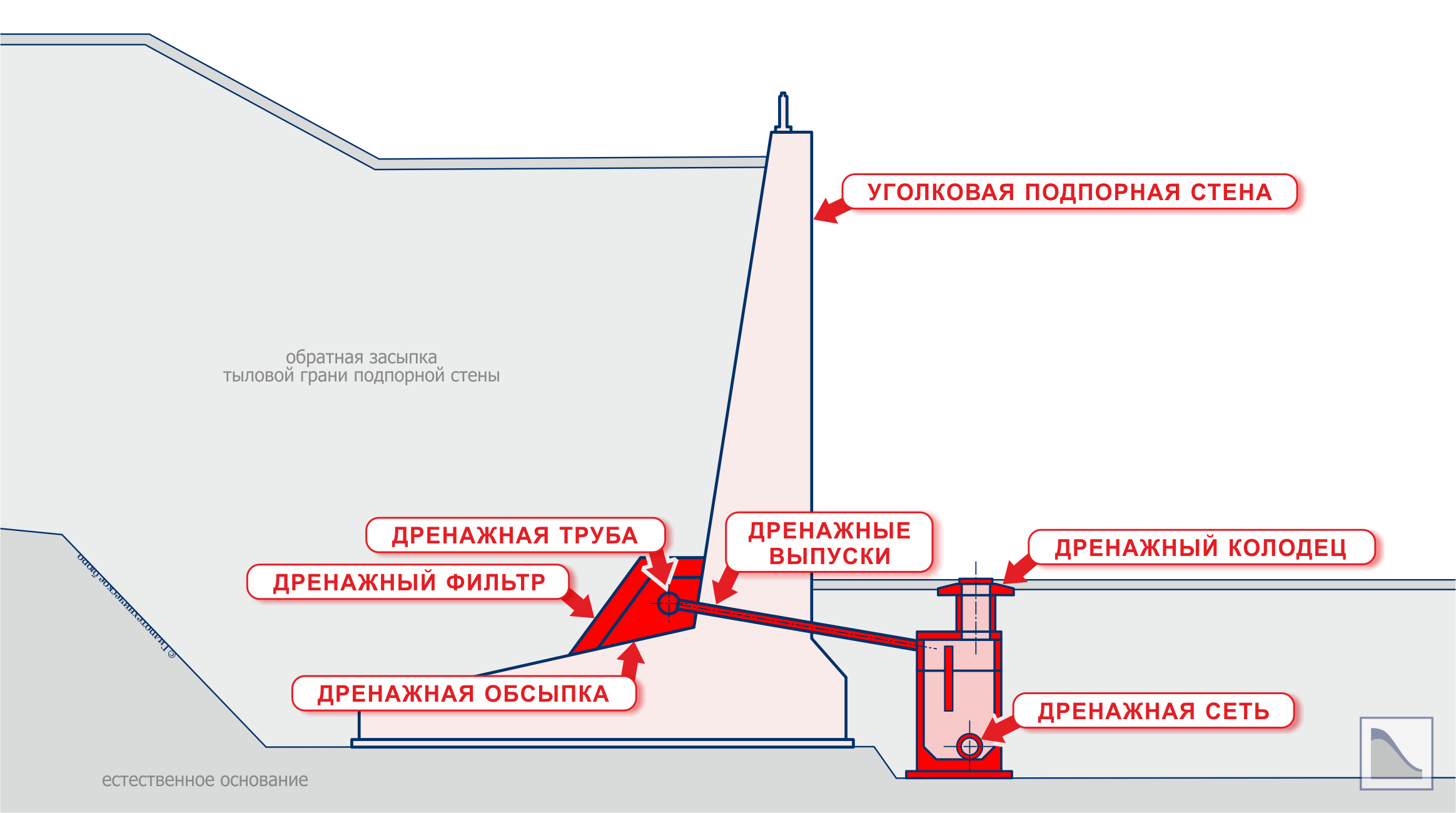

Конструкция дренажной линии подпорной стены в простейшем случае представляет собой грунтовую призму, которая примыкает к тыловой (засыпаемой грунтом) грани стены. По длине призмы с шагом около 5 м размещаются дренажные выпуски — трубы диаметром 200 мм. Эти трубы с выходной стороны защищаются небольшими сетками. Если в грунтовой призме укладывается дренажная перфорированная труба, то такой дренаж называется трубчатым. У трубчатого дренажа дренажные выпуски устраиваются существенно реже — только в характерных местах подпорной стены (повороты, концевые открылки и т.п.). Вокруг трубы выполняется обратный фильтр. Если в качестве материала обратной засыпки подпорной стены выступает мелкозернистый песок, то идеальным вариантом обратного фильтра может быть следующая последовательность из четырёх слоёв (начиная от наружного): среднезернистый песок (толщина 250 мм), гравелистый песок (толщина 250 мм), щебень фракции 20—40 мм (толщина 500 мм), камень крупностью 150—200 мм (толщина 500 мм). Продольный уклон дренажной трубы принимается не менее 0,002 для глинистых грунтов и 0,003 для песчаных грунтов.
