На стадии разработки проектной документации на малую ГЭС при проектировании основных параметров турбинного водовода (схема трассы, диаметр водовода и толщина его стенки) важным аспектом является определение гидравлически потерь напора, в том числе — местных потерь напора в развилках.

В пристанционных развилках малых гидроэлектростанций достаточно часто встречается тройная симметричная развилка — разделение одного общего трубопровода на три нитки, каждая из которых ведет к одному агрегатному блоку ГЭС. Тройная развилка характеризуется пятью вариантами течения жидкости — в зависимости от числа работающих гидротурбин. Соответственно, у такой развилки возможны различные фактические величины потерь в рукавах. Для приводимого ниже расчета гидравлических показателей тройной симметричной развилки применяются три коэффициента местных сопротивлений: ζ1 и ζ3 — для боковых рукавов, ζц — для центрального рукава.

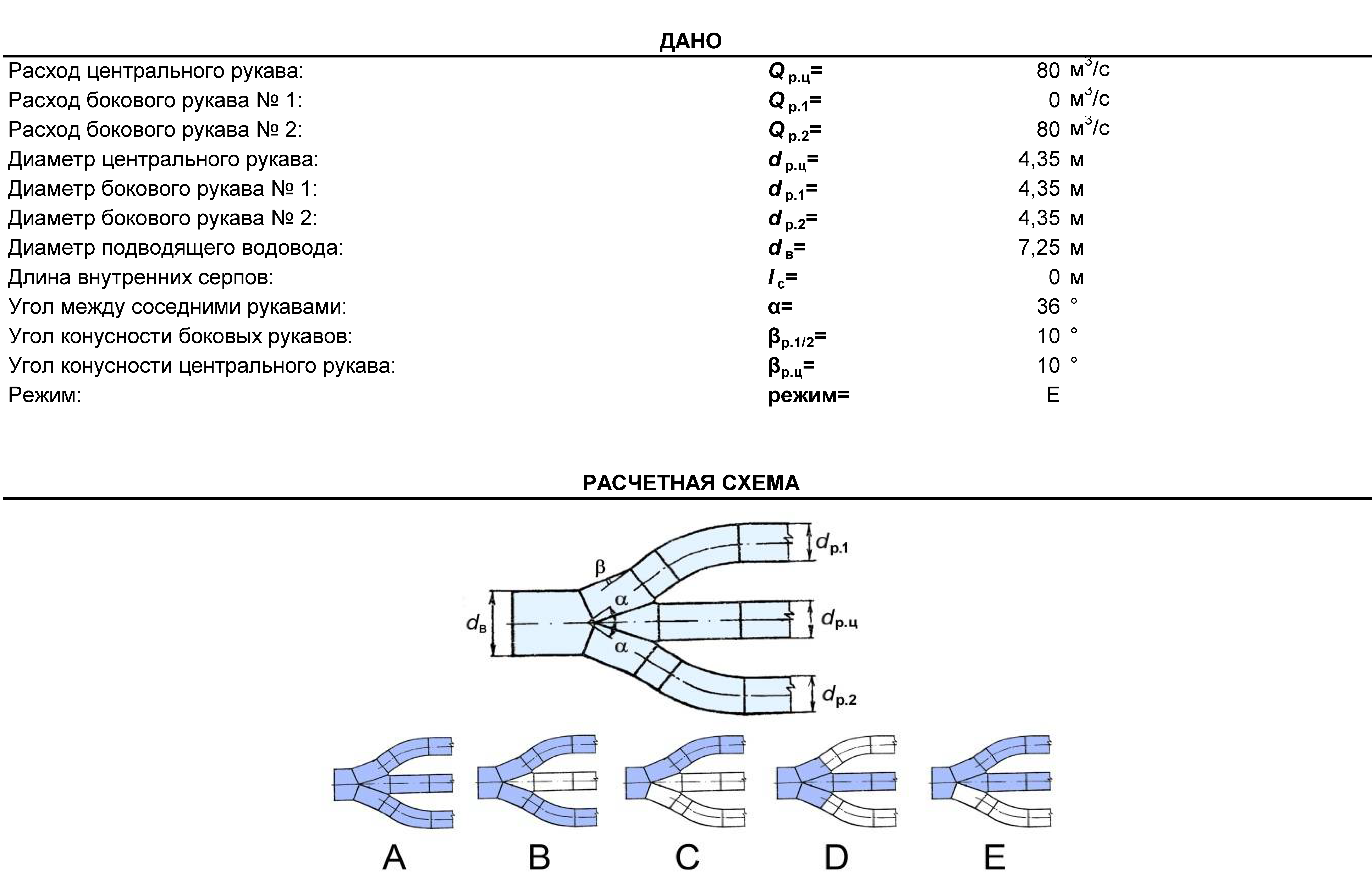

Схема расчета потерь в развилке трубы на три рукова (исходные данные)

Схема расчета потерь в развилке трубы на три рукова (расчет - часть 1)

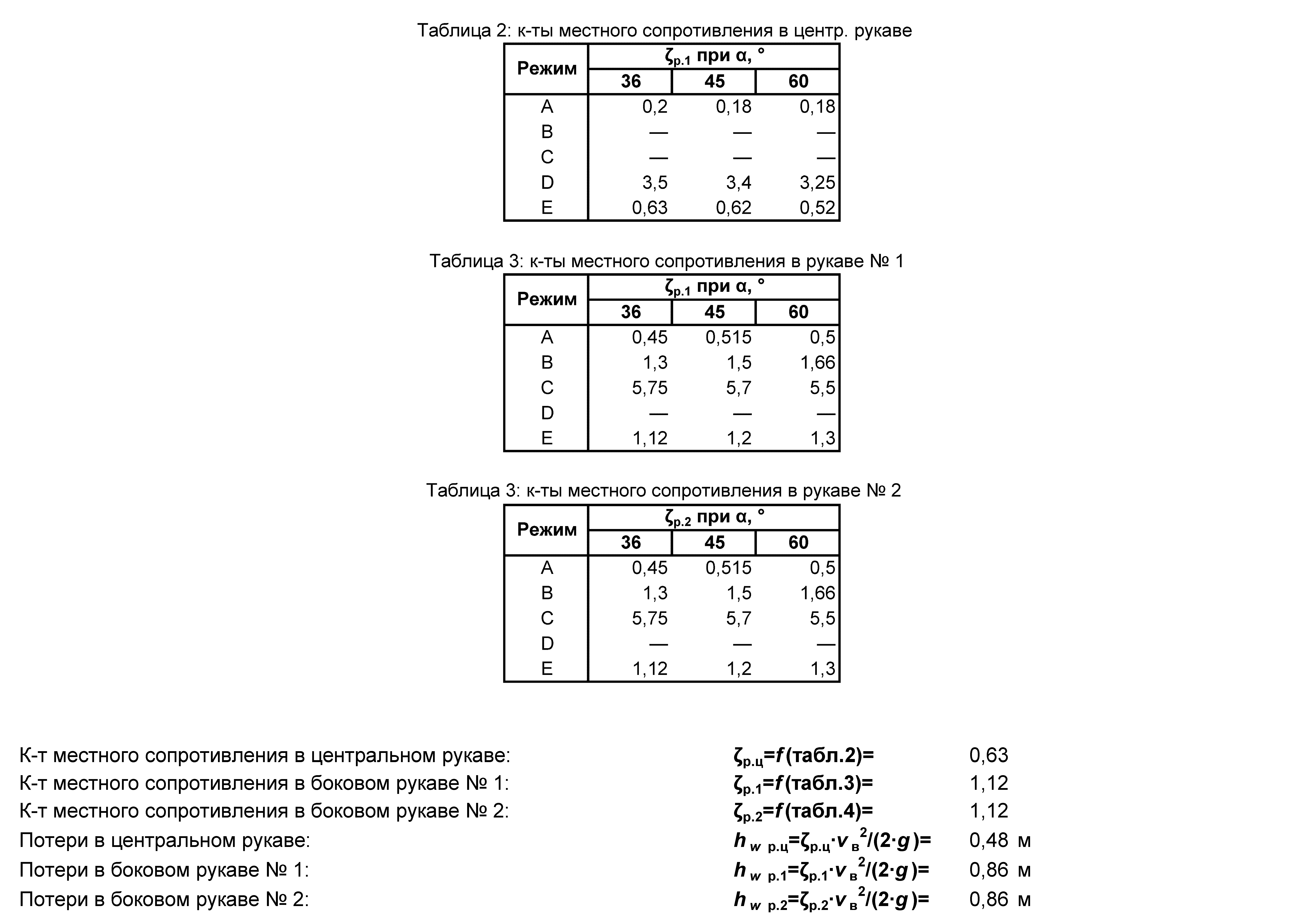

Схема расчета потерь в развилке трубы на три рукова (расчет - часть 2)
