Консольный водосброс является одним из распространенных типов проектируемых водосбросов. Его конструкция представляет собой наклонный железобетонный лоток, приподнятый над землей с помощью вертикальных опор. Опоры, в свою очередь, обычно опираются на сваи. Для обеспечения отлета струи воды на максимальное расстояние уклон у наклонной части лотка выполняется больше критического (i > iкр), а в концевой части лотка устраивается носок-трамплин с горизонтальным или даже обратным уклоном.
При проектировании водосбросных сооружений консольный водосброс обладает рядом преимуществ. Во-первых, обеспечение отброса струи позволяет максимально отодвинуть район гашения энергии воды от самого водосброса и других гидротехнических сооружений. Во-вторых, опорная часть конструкции водосброса (выполняемая, как правило, из свай) допускает некоторый размыв естественного основания даже непосредственно под лотком водосброса (что невозможно для классического водосброса с носком-трамплином).

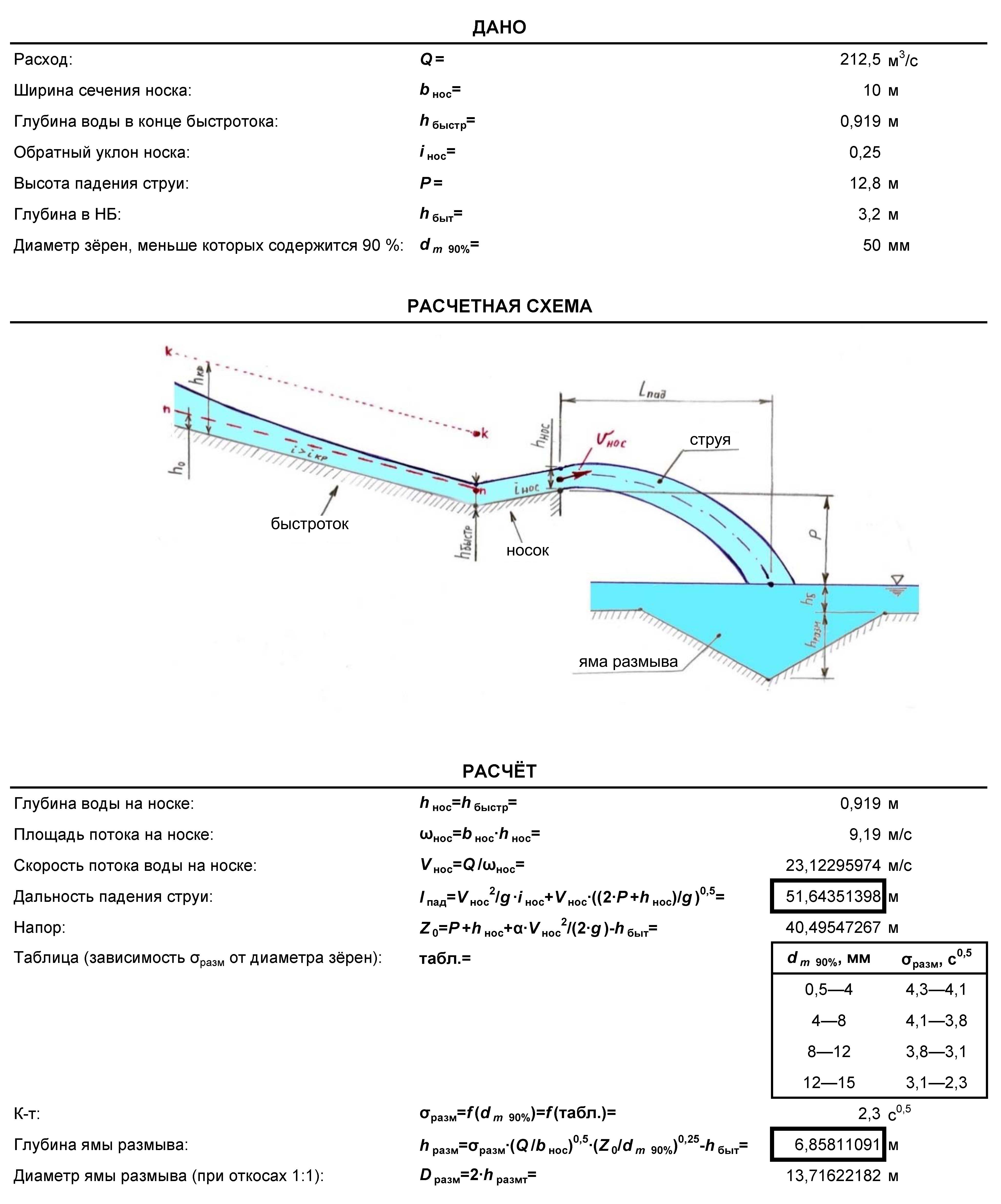

В связи с вышеописанным важным расчетом, выполняемым в проектной документации на консольный водосброс, является определение глубины и размеров ямы (воронки) размыва, которая постепенно образуется при работе водосброса. Данный расчет позволяет спрогнозировать возможное приближение ямы размыва к краю консольного водосброса. В основу нижеприводимого расчета ямы размыва положена методика Патрашева А. Н.
