При проектировании стальных трубопроводов малых ГЭС (деривационных и турбинных) необходимо выполнение соответствующих расчетов прочности их оболочки. В качестве нагрузок, воздействующих на стальной трубопровод, выступают:
– вертикальное и горизонтальное давление грунта;
– нагрузка от наземного транспорта;
– статическое давление воды (внутри трубопровода и снаружи);
гидравлический удар внутри трубопровода;
– температурное воздействие;
– вакуум внутри трубопровода;
– сейсмическое воздействие.



Схема расчёта трубопровода (исходные данные)

Схема расчёта трубопровода (табличный расчет)

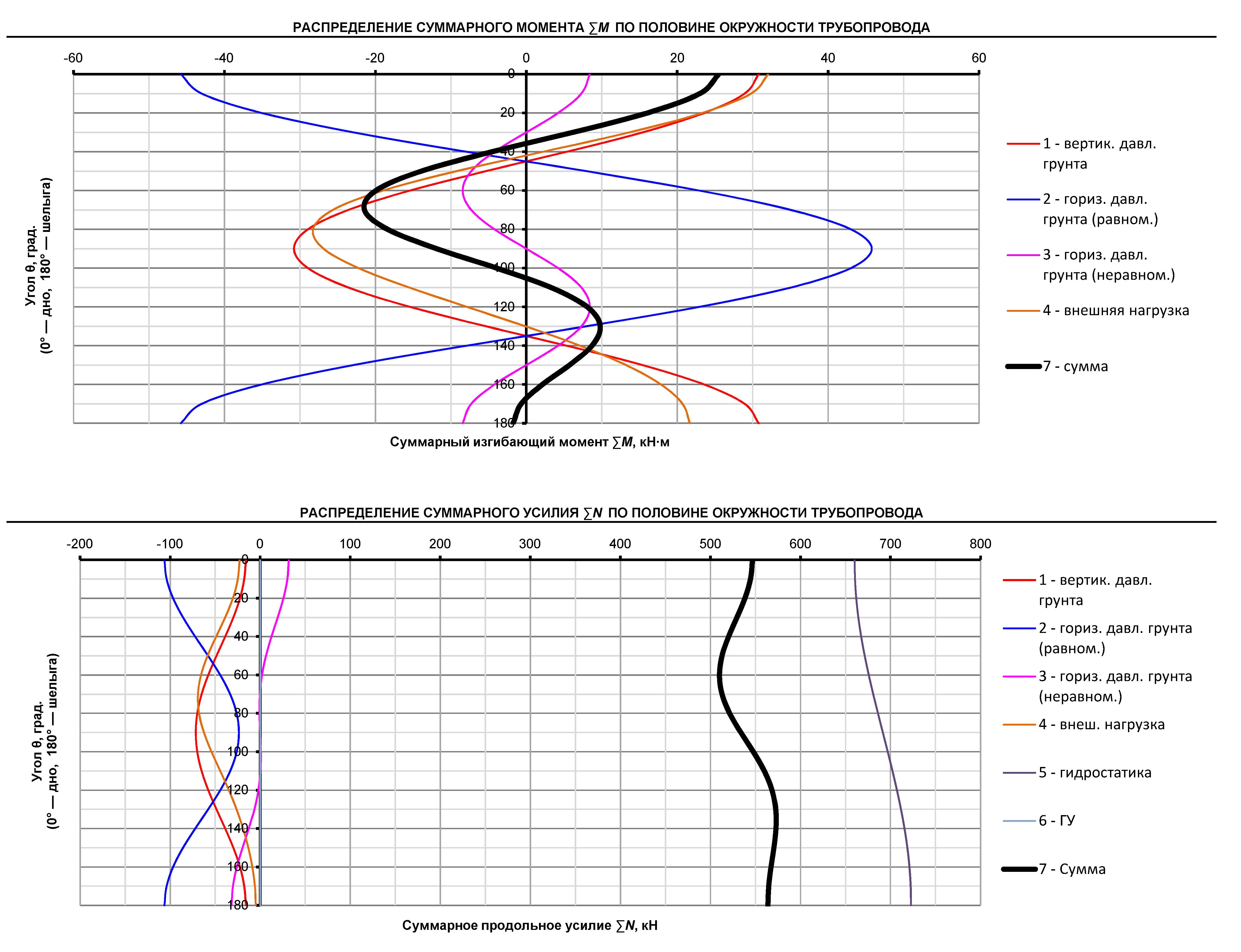

Схема расчёта трубопровода (графики)
