При проектировании гидротехнических сооружений (фундаментные плиты, подпорные стены и др.) определяются абсолютные и относительные перемещения подошв этих сооружений. Данные перемещения должны быть ограничены в определенных рамках. Тем самым избегаются недопустимые крены, осадки и подъемы. Это необходимо для гарантирования безопасной эксплуатации всего гидротехнического сооружения в целом.

Осадка сооружения — деформация, вызванная уплотнение грунтов естественного основания. Уплотнение происходит под влиянием приложения внешних нагрузок (веса сооружения). Осадку рассчитывают по методу послойного суммирования. Данный метод основан на модели основания в виде линейно деформируемого полупространства. Он позволяет участь влияние на общую осадку основных характеристик каждого из слоев грунта, залегающего под фундаментом.

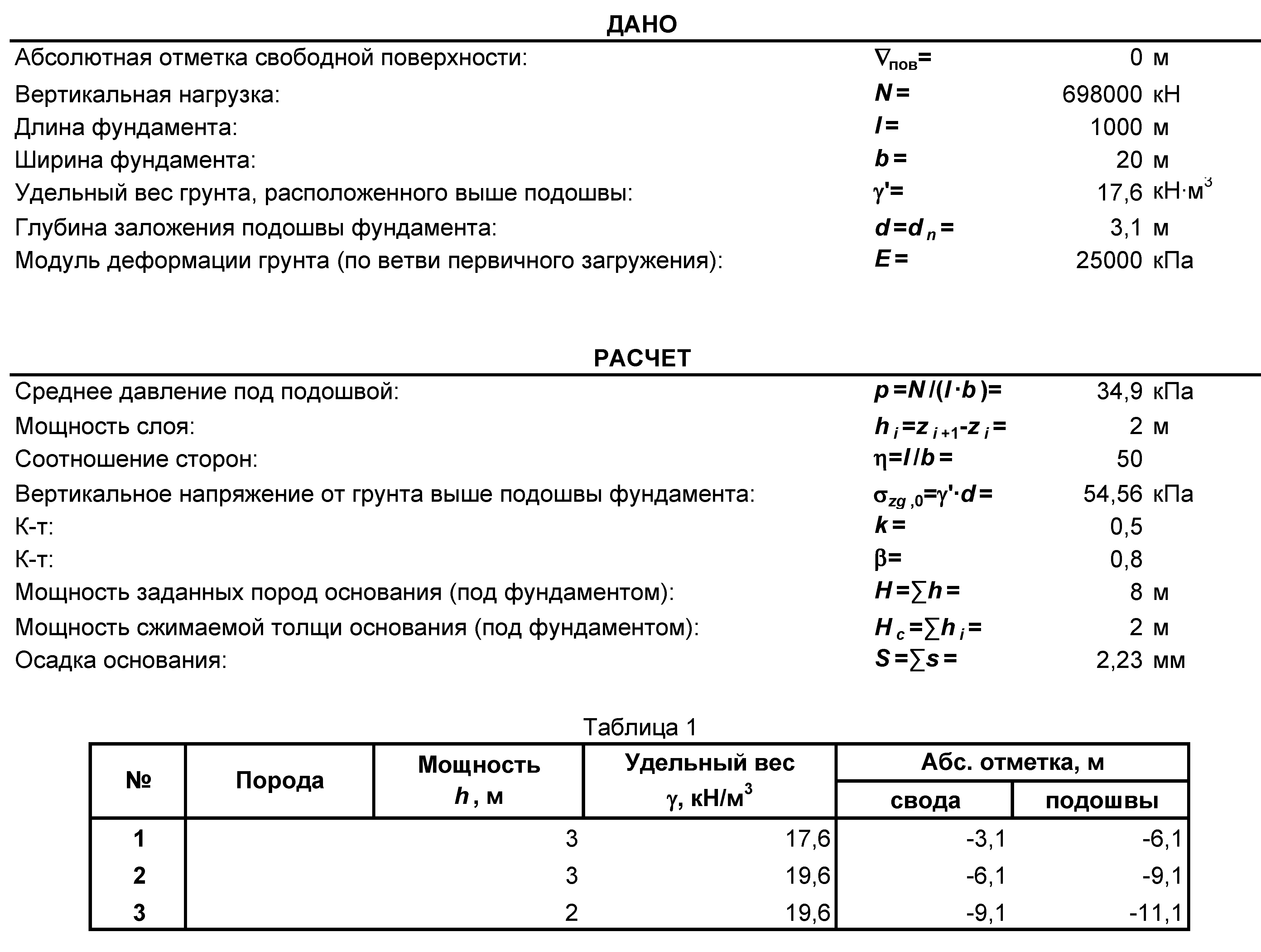

Схема расчёта осадки многослойного основания (исходные данные)

Схема расчёта осадки многослойного основания (таблицы)

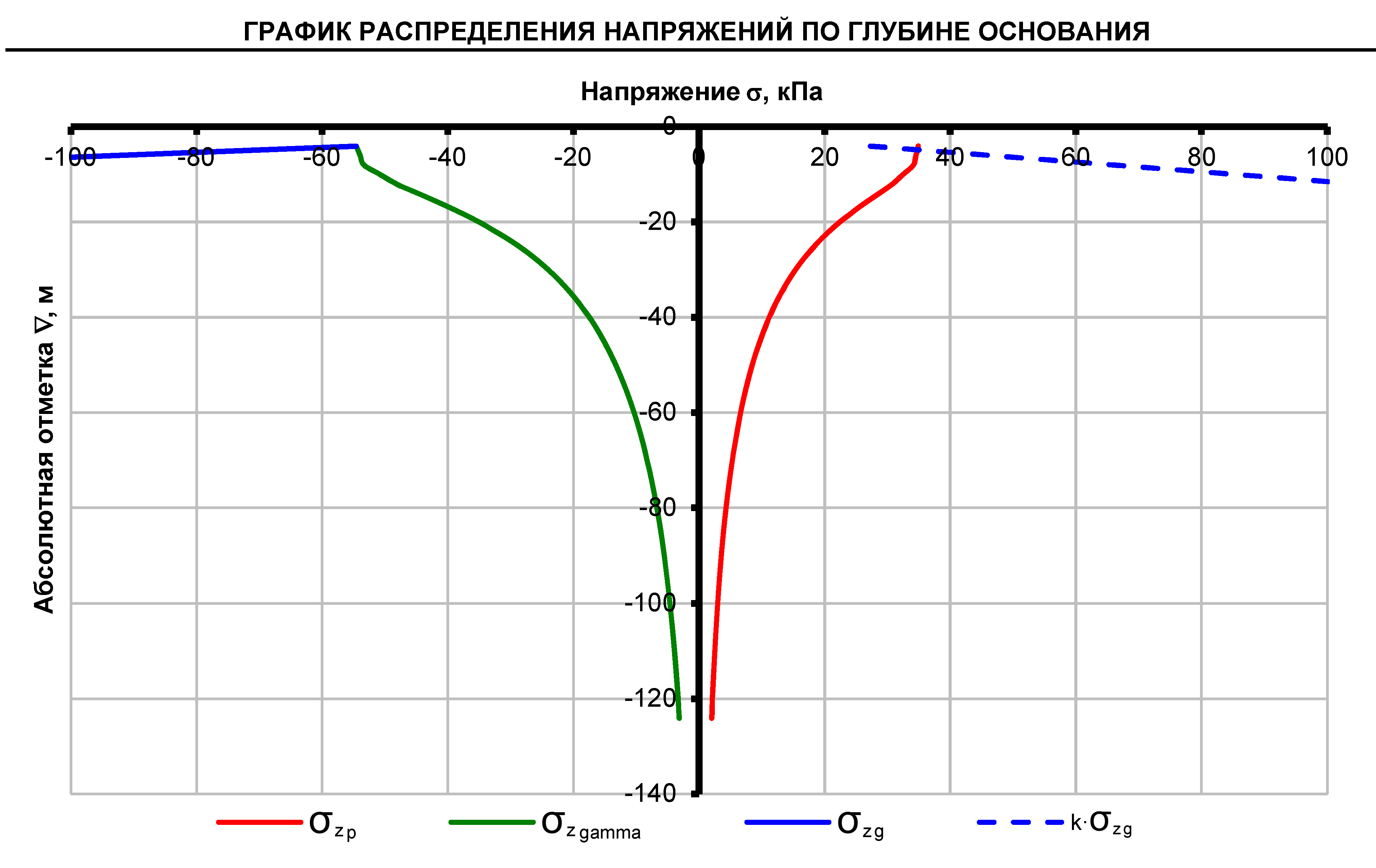

Схема расчёта осадки многослойного основания (график)
