При проектировании фундаментов в ряде случаев они оказываются внецентренно нагруженными. У таких фундаментов эпюра давления на естественное основание имеет вид треугольника или трапеции. При этом если длина эпюры давления оказывается меньше основания фундамента, то происходит частичный отрыв подошвы фундамента (т.н. краевой отрыв). Для установления данного факта (с целью разработки мероприятий по предотвращению недопустимого эксцентриситета) необходимо выполнить расчет краевых давлений под подошвой фундамента.

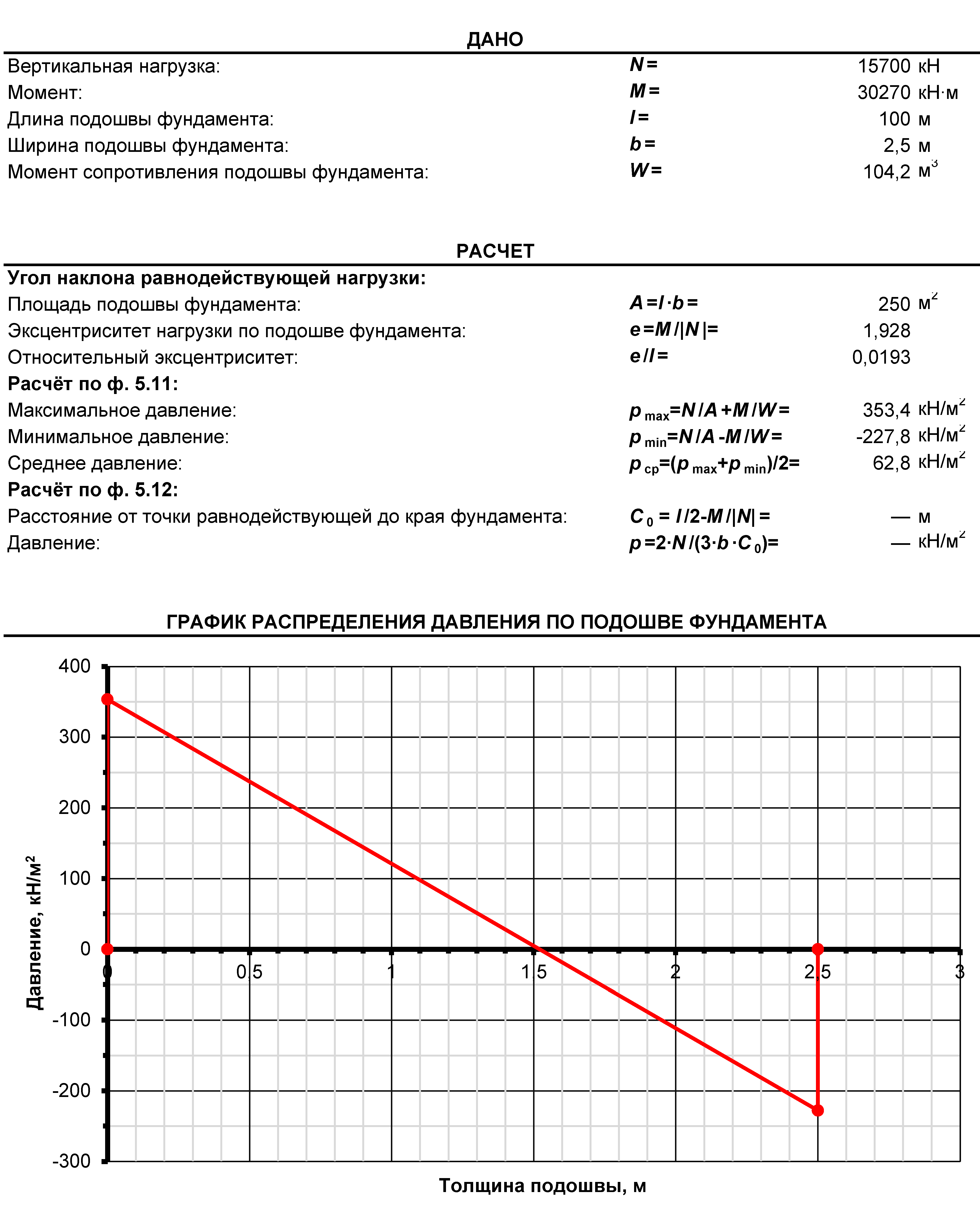

Схема расчета краевых напряжений под фундаментом
