На территории парка Битца в Юго-Западном округе Москвы располагается каскад Качаловских прудов, включающий четыре рекреационных пруда. Пруды образованы грунтовыми плотинами, перекрывающими русло р. Битцы. Нижней ступенью каскада Качаловских прудов является Пруд-регулятор № 4. В состав сооружений данного пруда, согласно проекту капитального ремонта, входят следующие гидротехнические сооружения (все имеют IV класс):
– Подводящий канал;
– Пруд-регулятор;
– Водосброс.

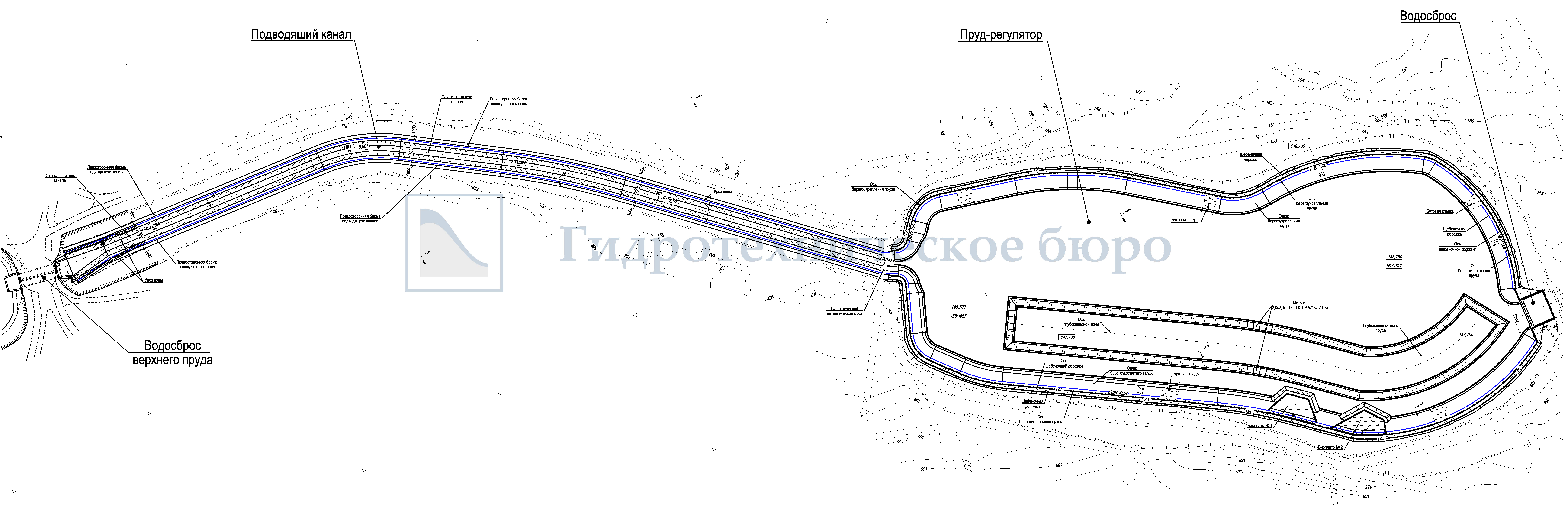

План пруда и подводящего канала

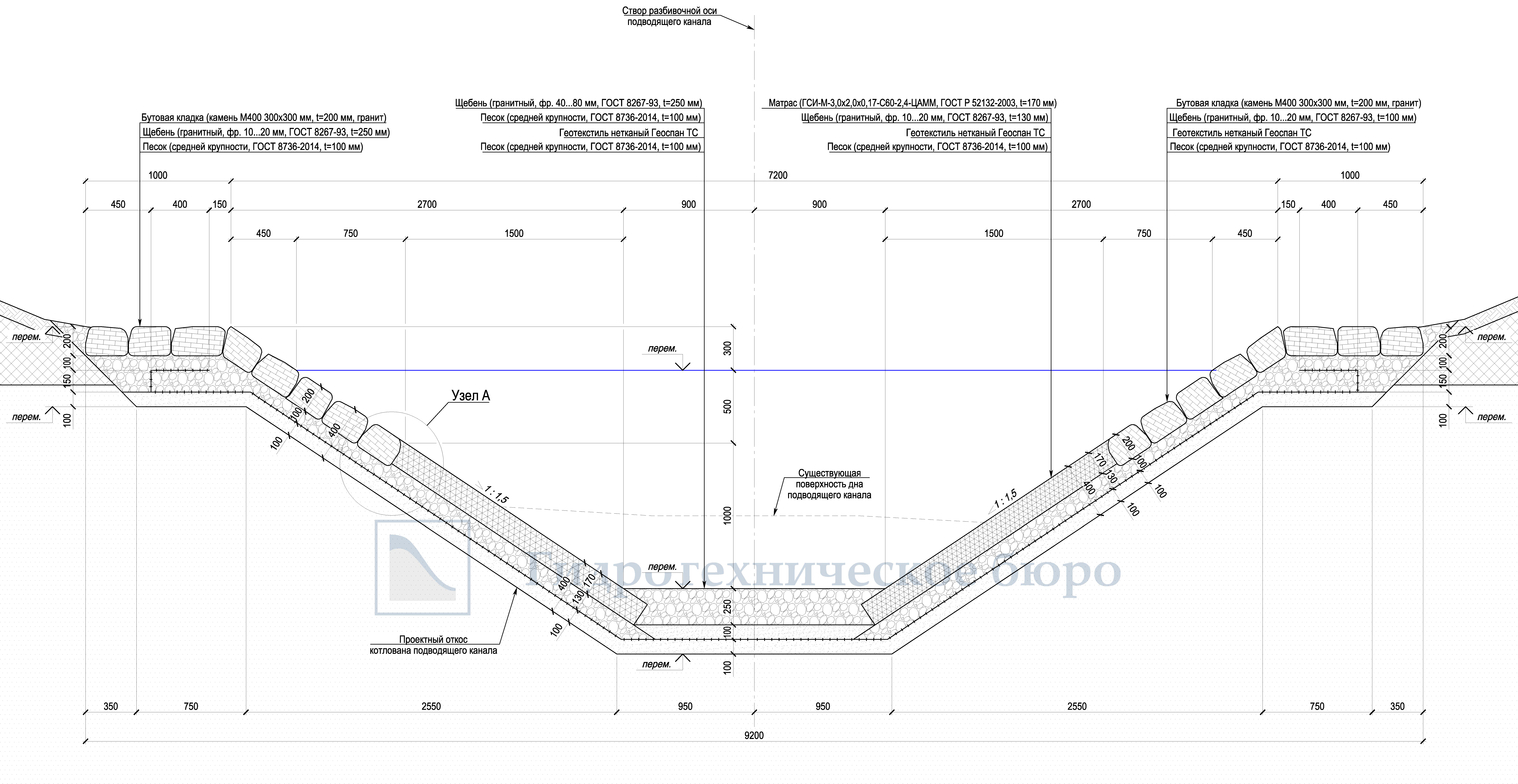

Поперечный разрез по подводящему каналу

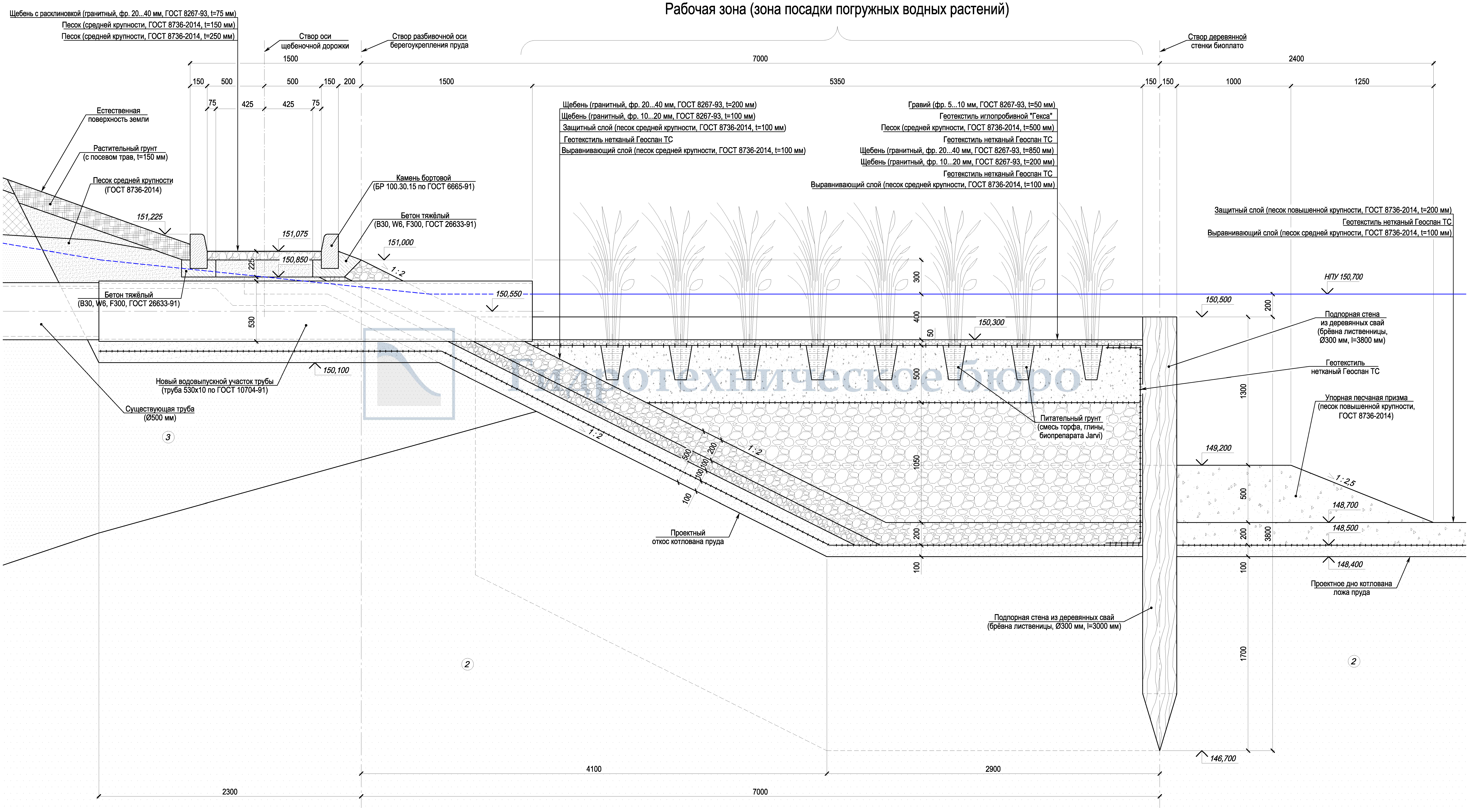

Поперечный разрез по биоплато

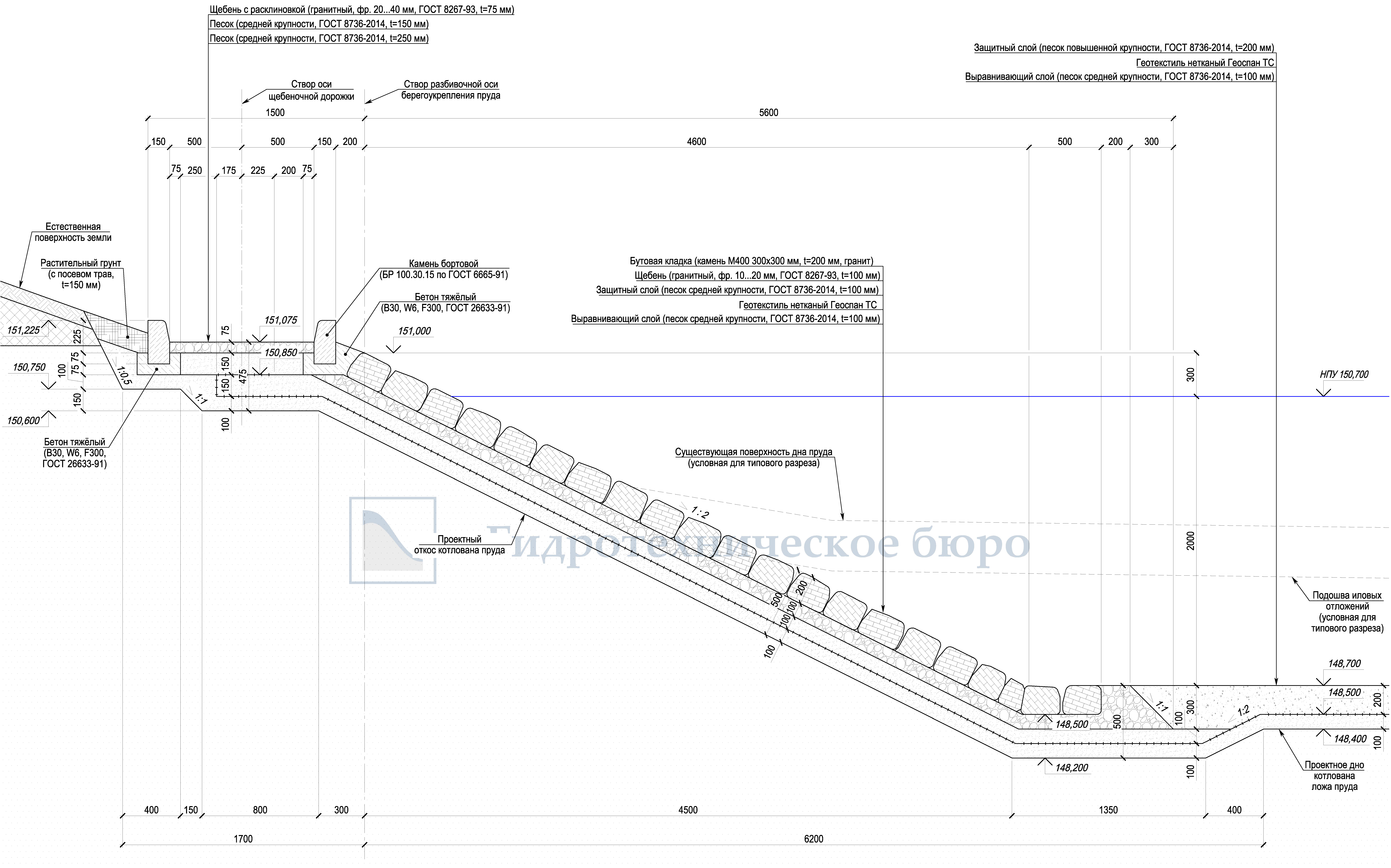

Поперечный разрез по берегоукреплению пруда

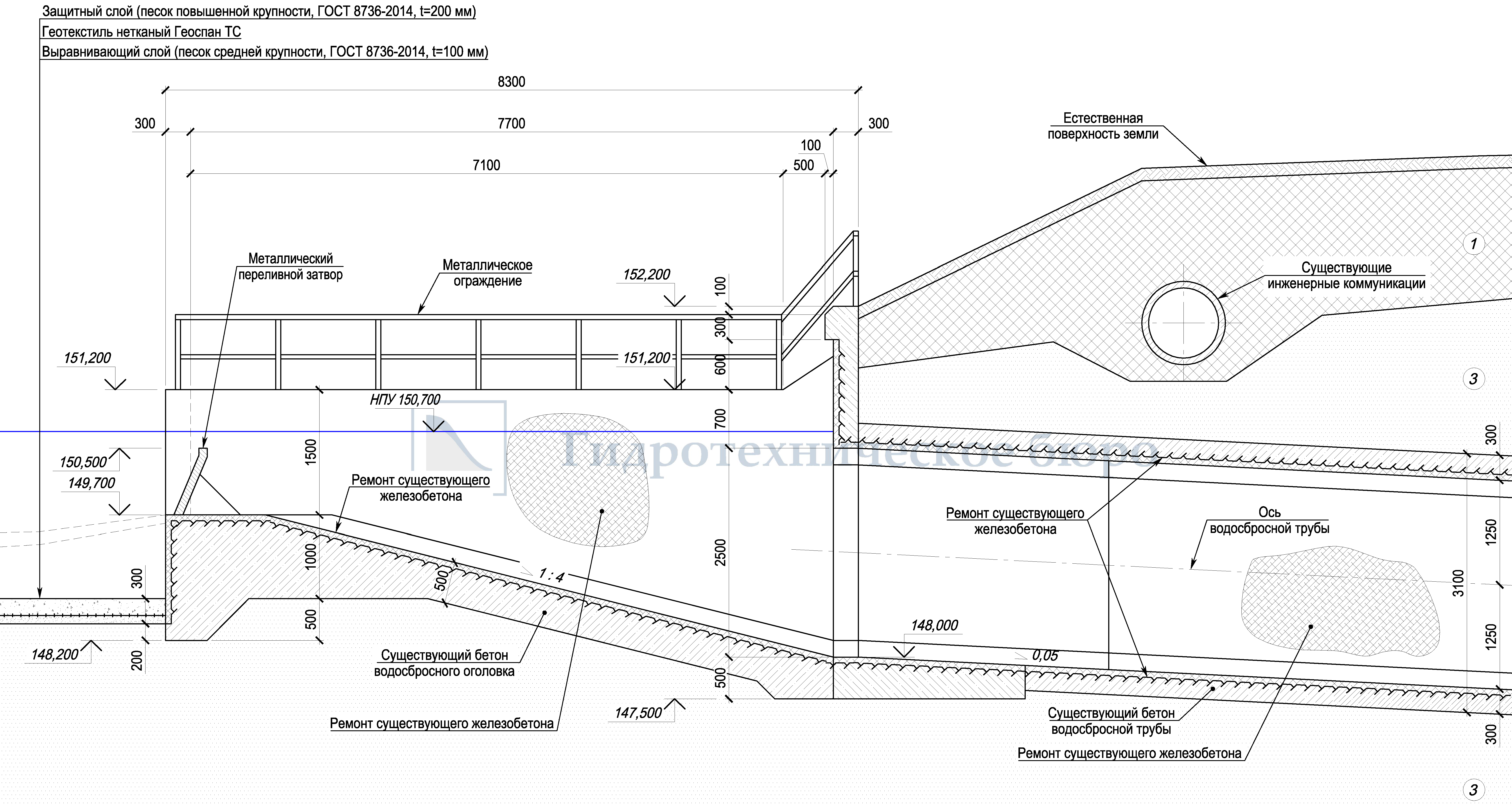

Продольный разрез по водосбросу

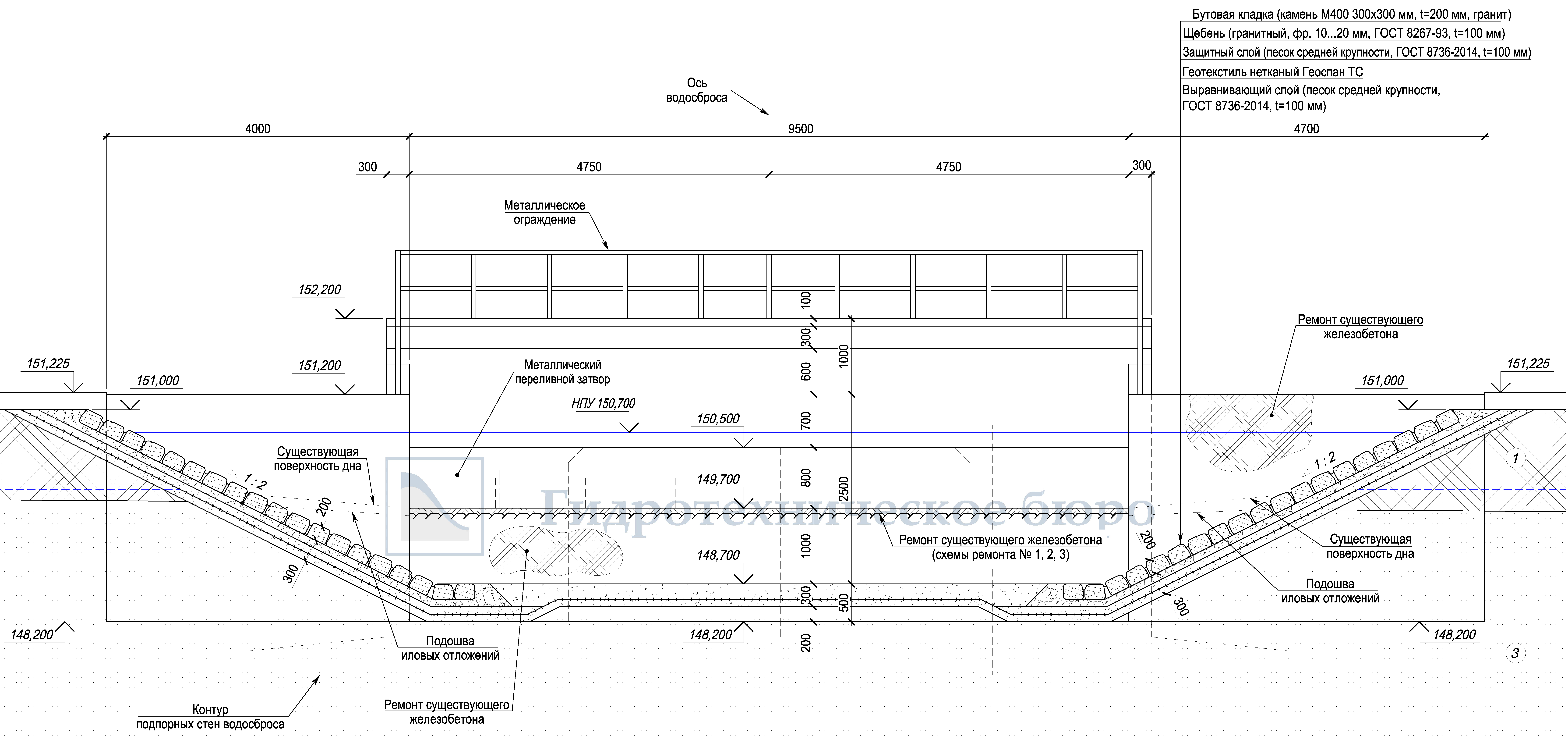

Поперечный разрез по водосбросу

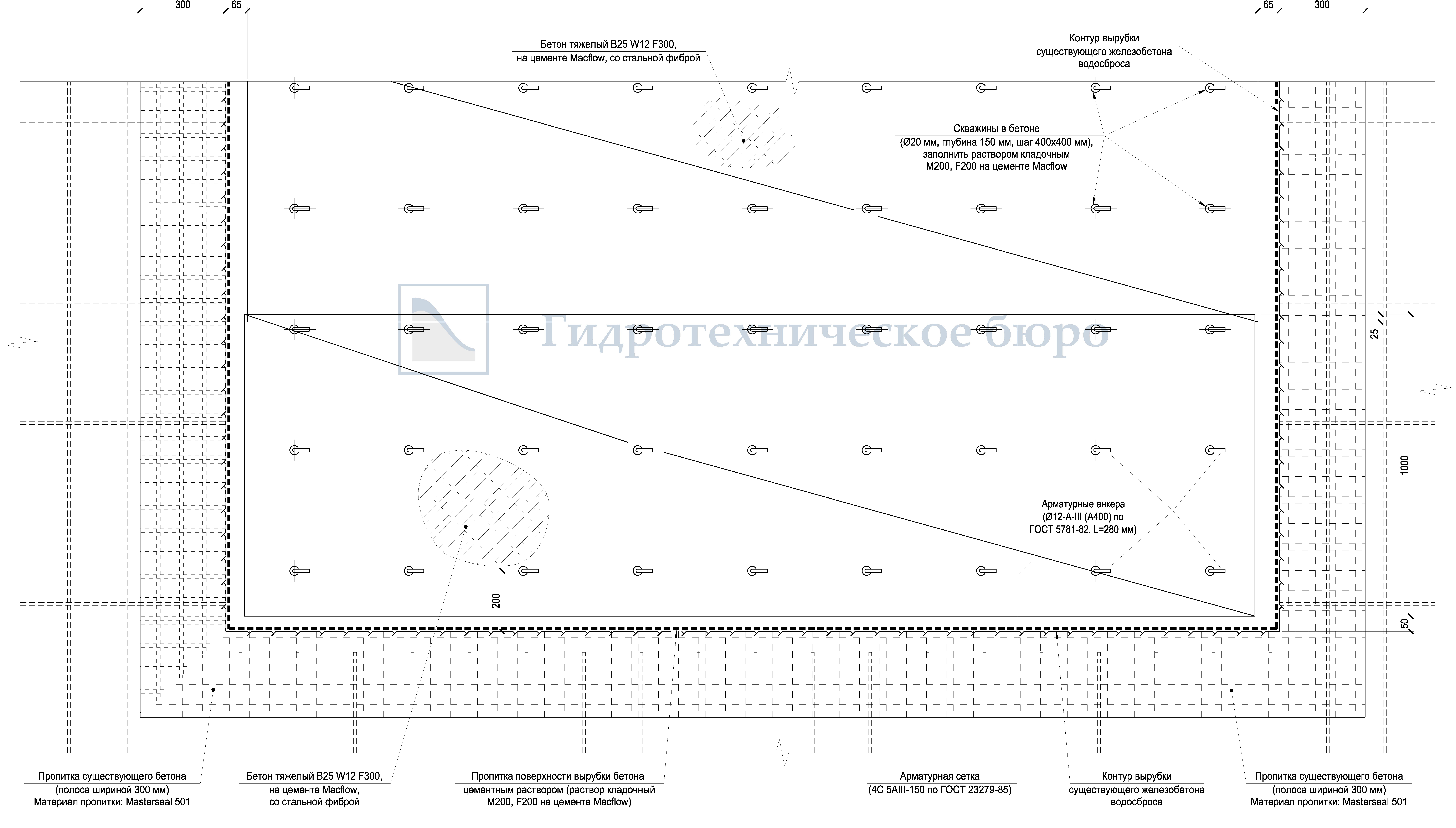

Схема ремонта бетона
