На территории музея-заповедника «Царицыно» (Москва) в пределах особо-охраняемой природной территории располагаются Оранжерейные пруды. Весь комплекс Оранжерейных прудов представляет собой каскад из трёх последовательно расположенных искусственных водоёмов (Пруд № 1, Пруд № 2, Пруд № 3), а также сооружений и конструкций, обеспечивающих их нормальную эксплуатацию. Каскад расположен на верховом участке русла Оранжерейного ручья по практически прямой линии, направленной с юго-юго-востока на северо-северо-запад. Основное назначение комплекса сооружений Оранжерейных прудов — декоративно-рекреационное. Состав сооружений каскада согласно проекту реконструкции:
– Начальный участок Оранжерейного ручья;
– Пруд № 1;
– Донный водосброс пруда № 1;
– Пруд № 2;
– Донный водосброс пруда № 2;
– Пруд № 3;
– Донный водосброс пруда № 3;
– Плотина пруда № 3.

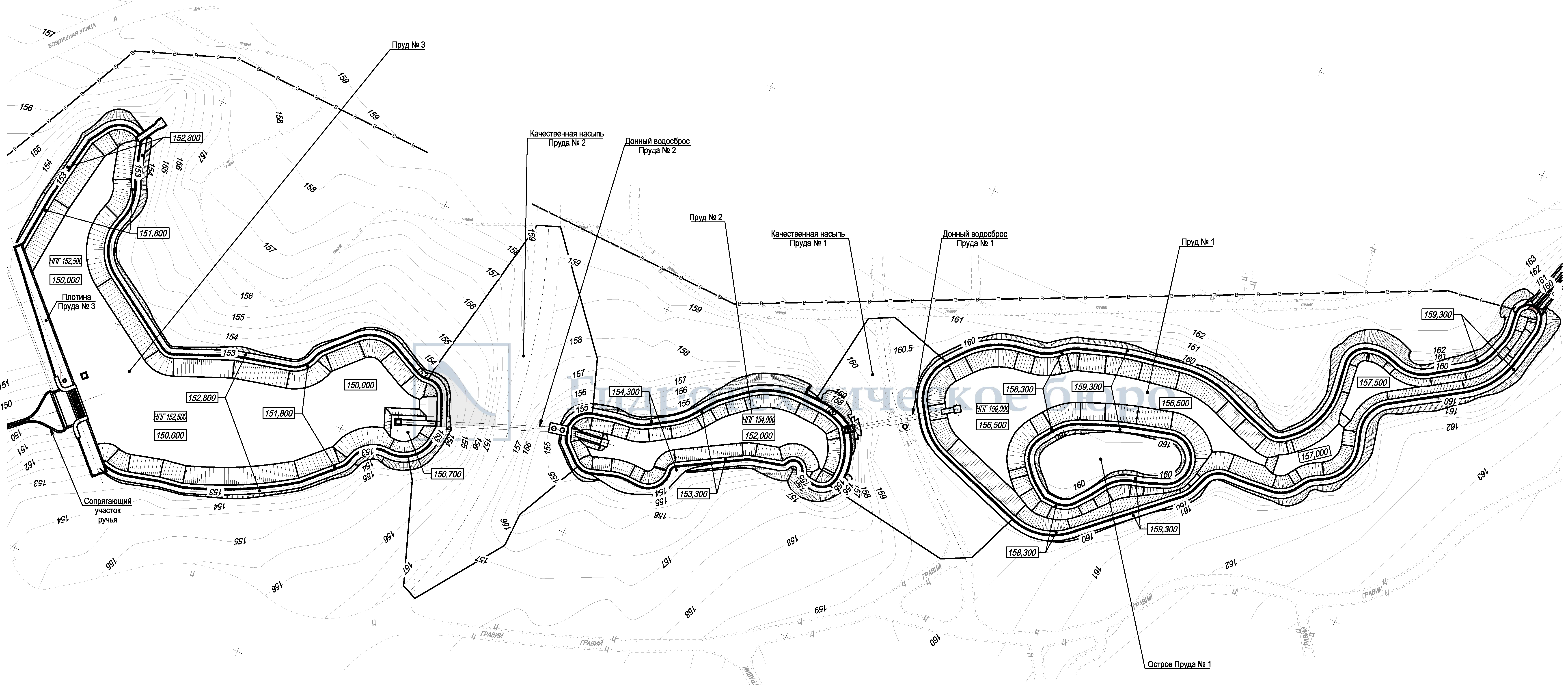

План каскада прудов

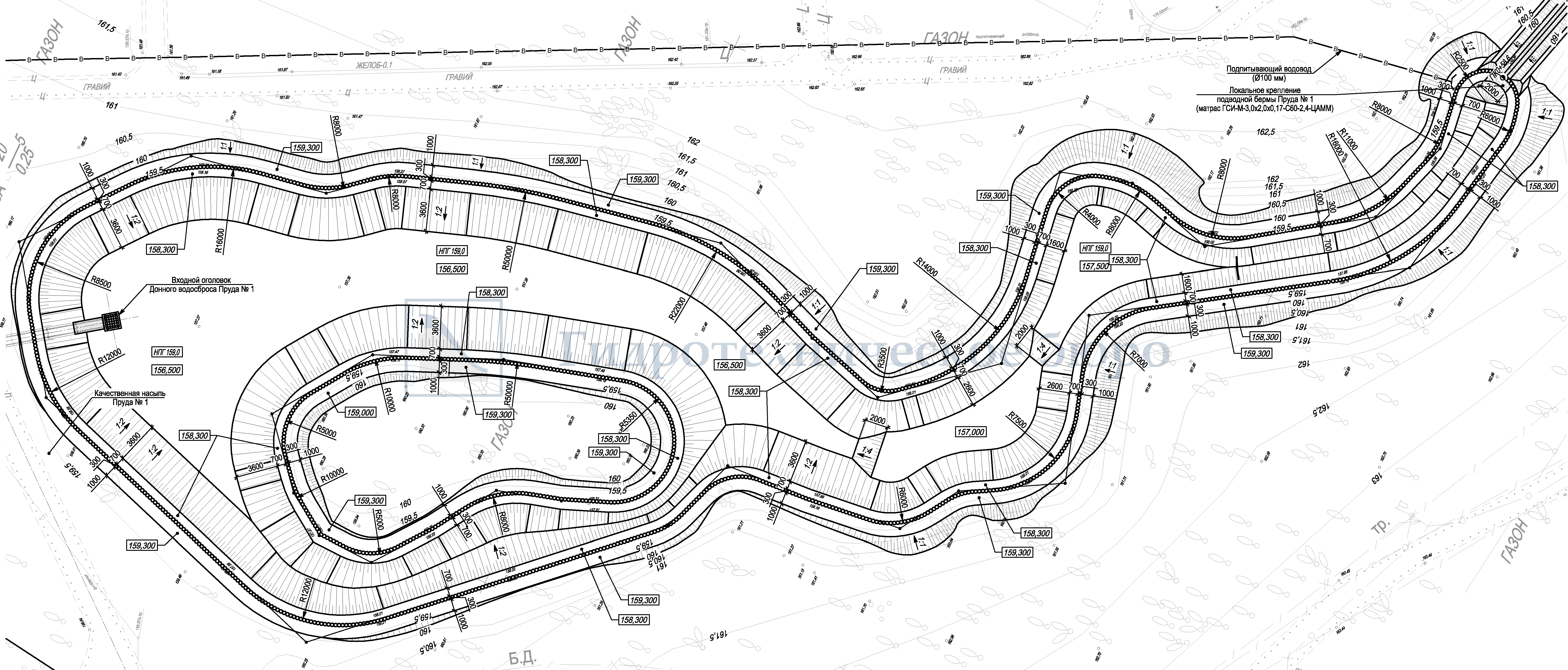

План пруда № 1

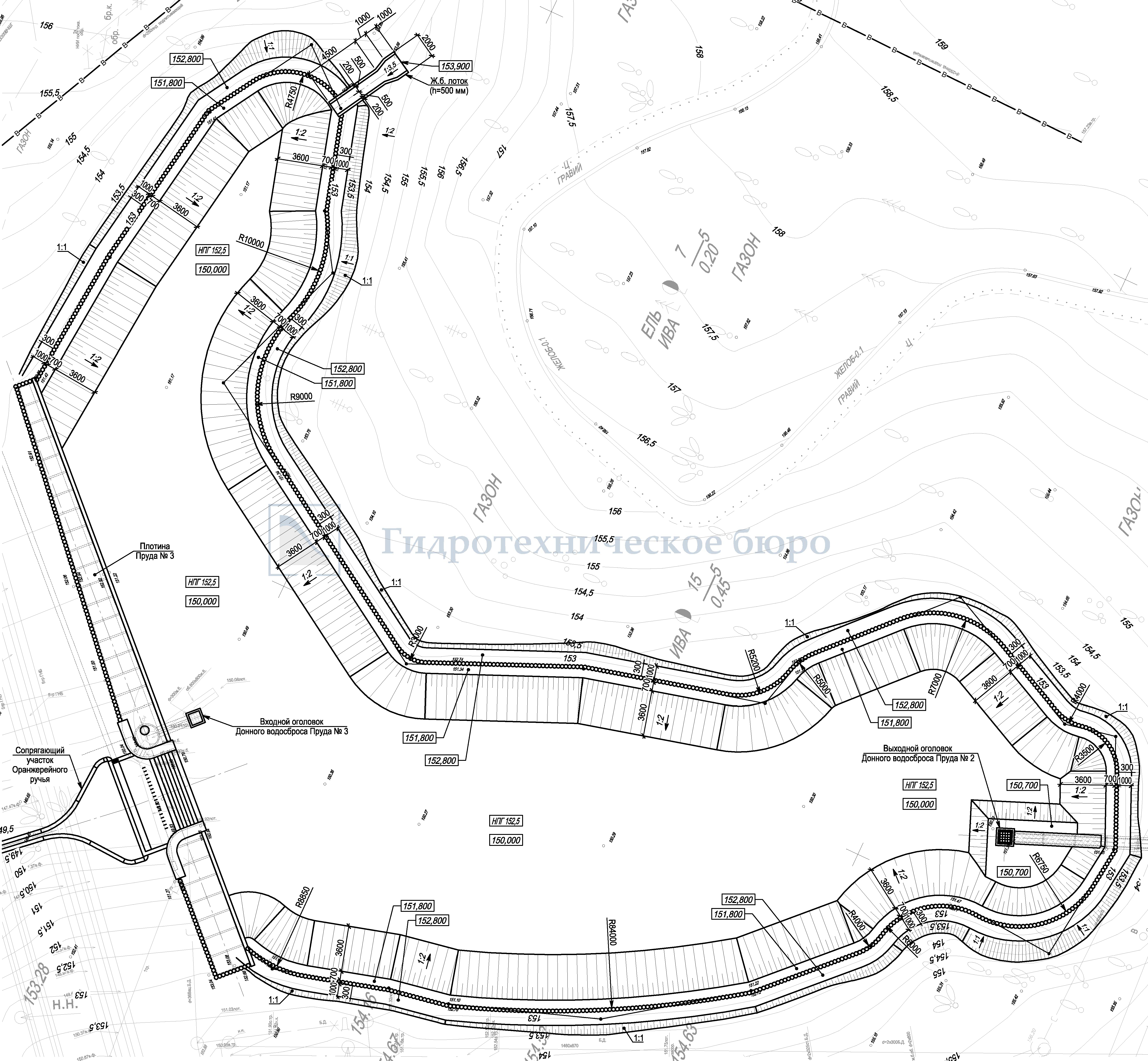

План пруда № 3

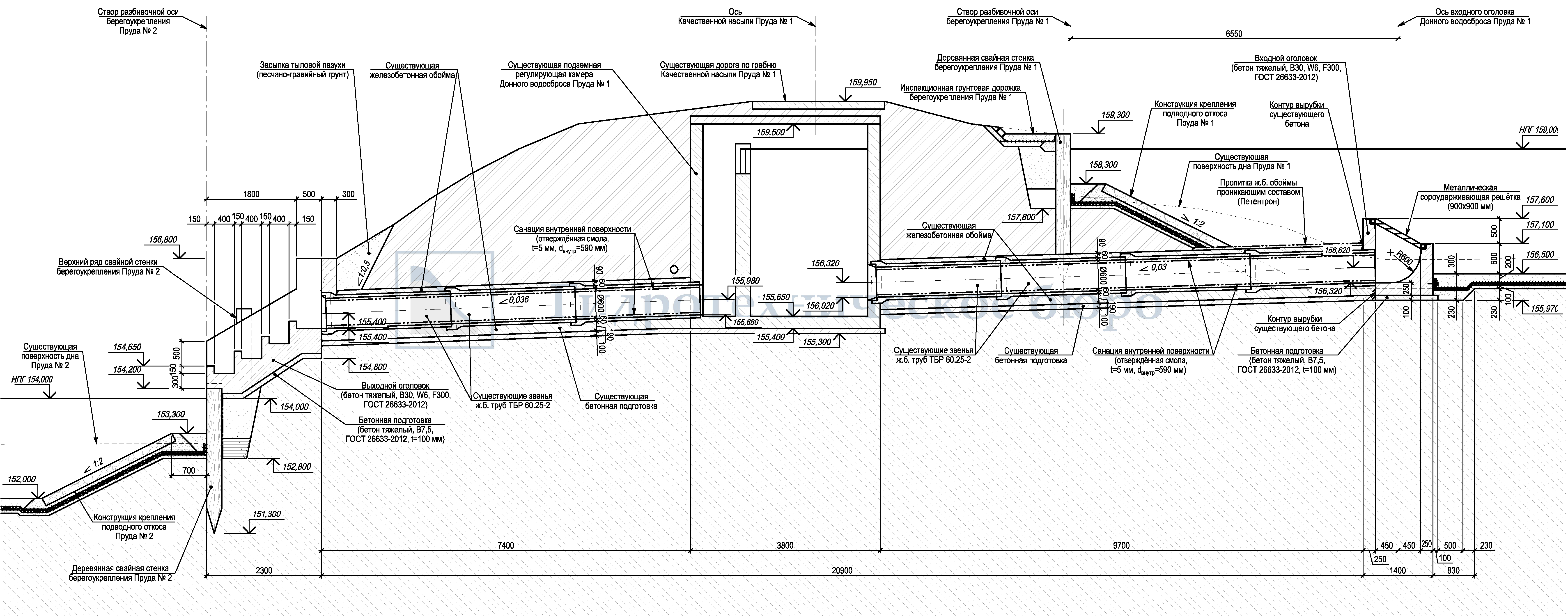

Продольный разрез по донному водосбросу

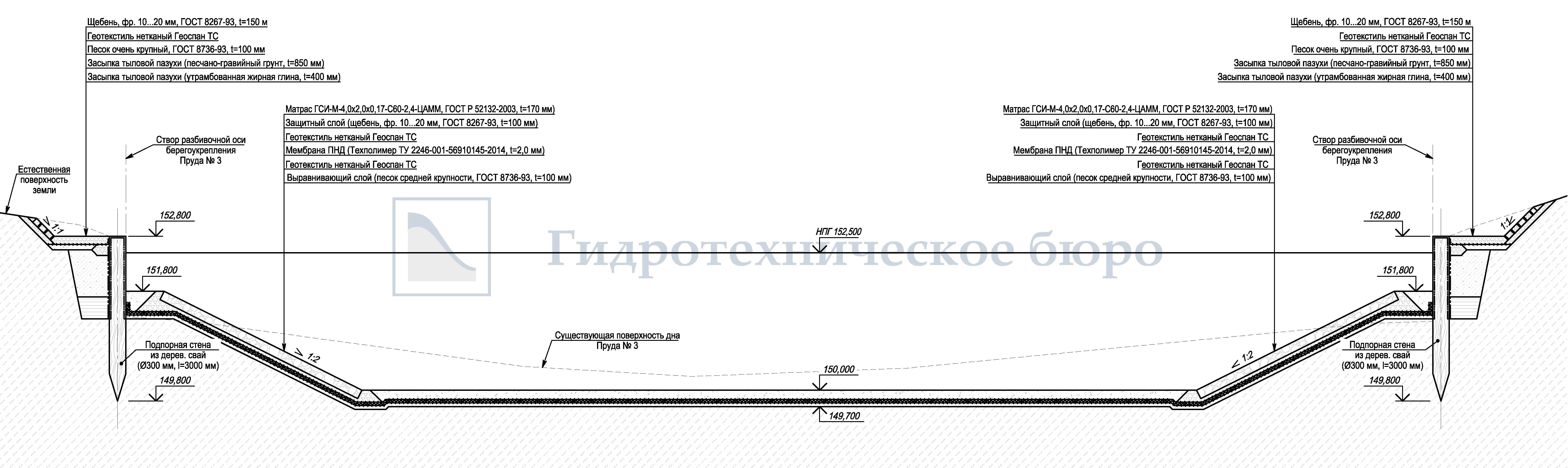

Разрез по пруду № 3
Типовой разрез по берегоукреплению пруда

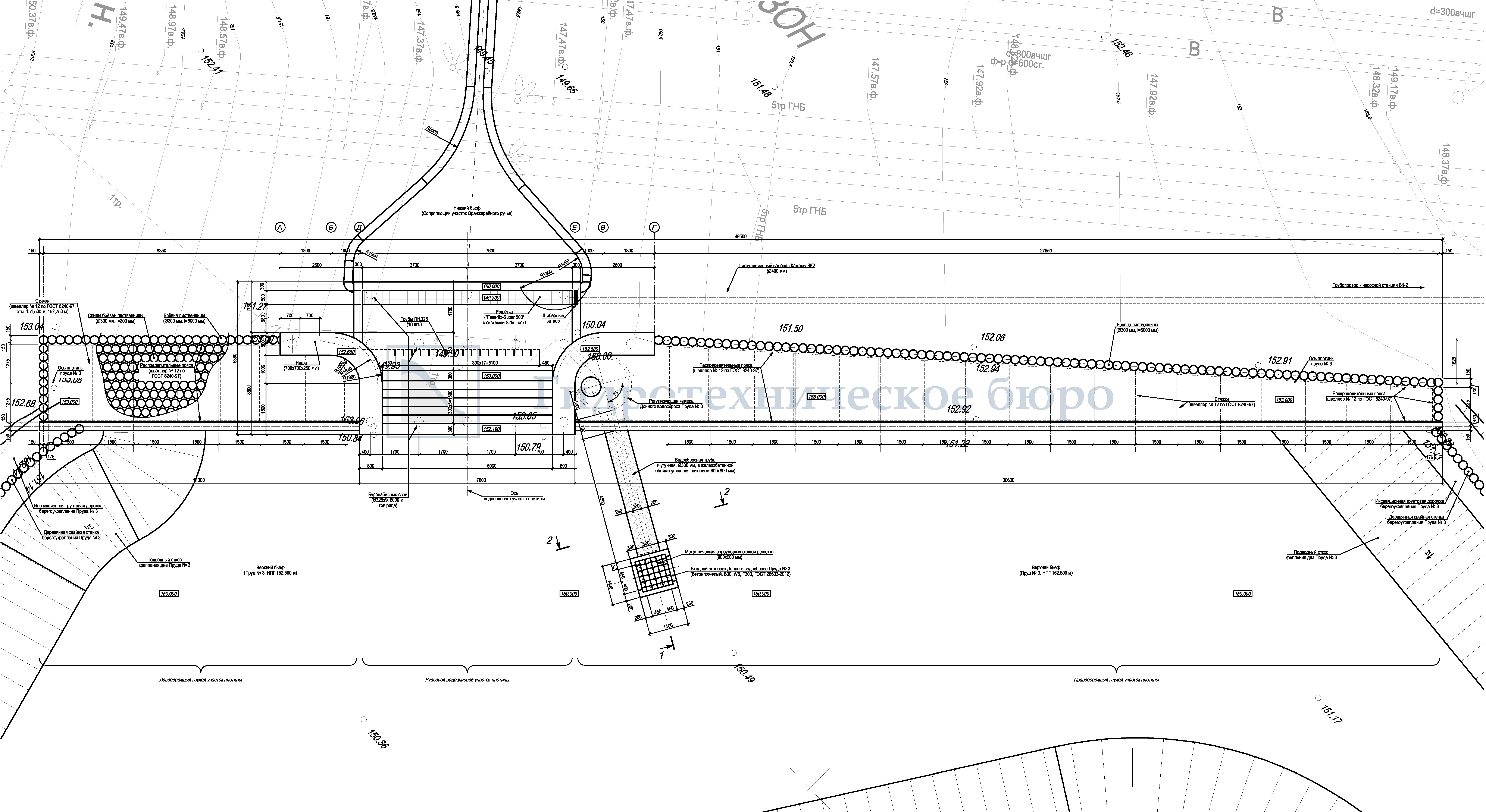

План земляной плотины
Продольный разрез по оси плотины

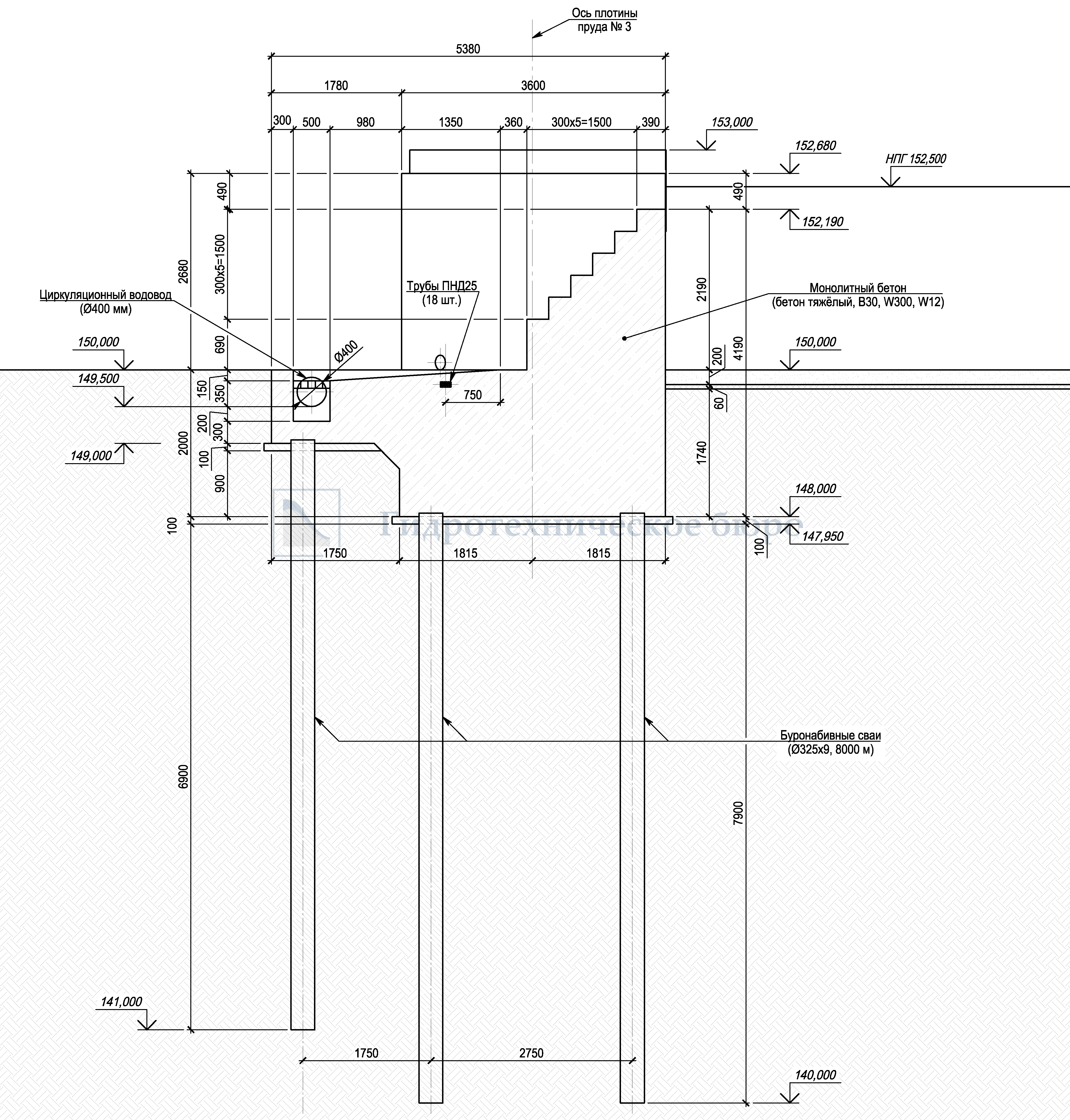

Поперечный разрез по бетонному водосливу
