Проект реконструкции берегоукрепления правого берега Химкинского водохранилища разработан с целью восстановления разрушенных гидротехнических конструкций и создания условий для организации паркового отдыха. Существующее крепление берега характеризуется большим разнообразием конструкций. В связи с этим предусмотрена разбивка всей реконструируемой длины на отдельные участки. Приведенные ниже материалы описывают три участка берегоукрепления:
– участок ремонта существующего сборного железобетонного берегоукрепления. Ремонт выполняется в виде замены гребня и восстановления разрушенной или поврежденной лицевой поверхности вертикальной стенки;
– участок плитного откосного крепления. Реконструкция выполняется в виде устройства монолитных железобетонных плит, укладываемые по откосу на подготовленное основание с устройством ленточного дренажа. В нижней части берегоукрепления размещается монолитный железобетонный упорный зуб, предназначенный для обеспечения общей устойчивости конструкции;
– участок с вертикальным шпунтовым берегоукреплением. Реконструкция выполняется посредством замены существующего берегоукрепления (в виде железобетонной уголковой подпорной стены) на шпунтовую стенку из стального шпунта «Ларсен 5УМ» с железобетонным оголовком (шапочным брусом).

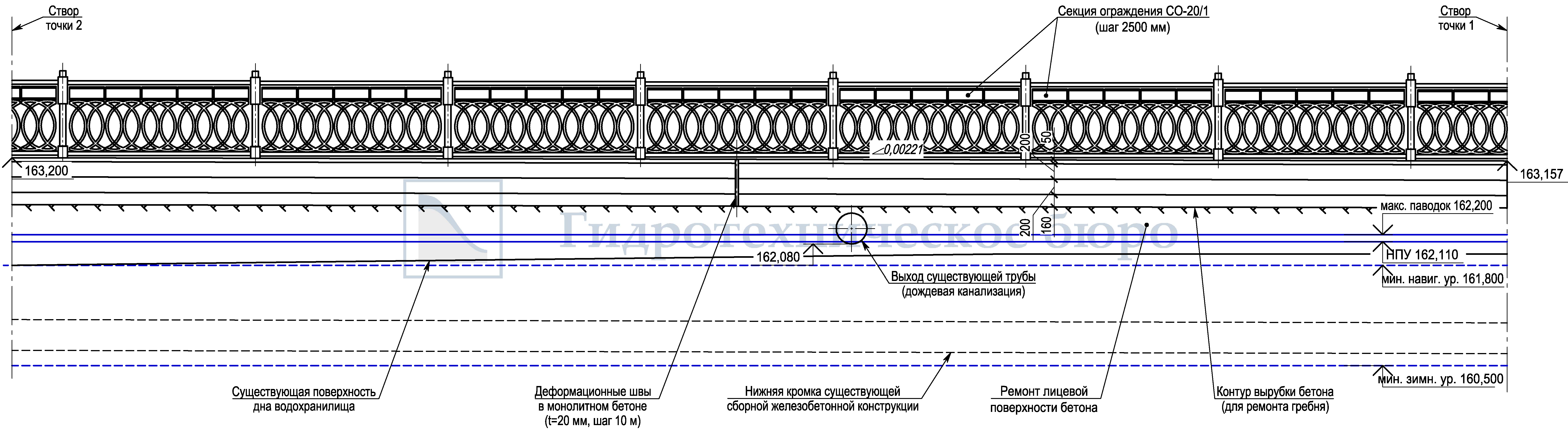

Фасад реконструируемого участка

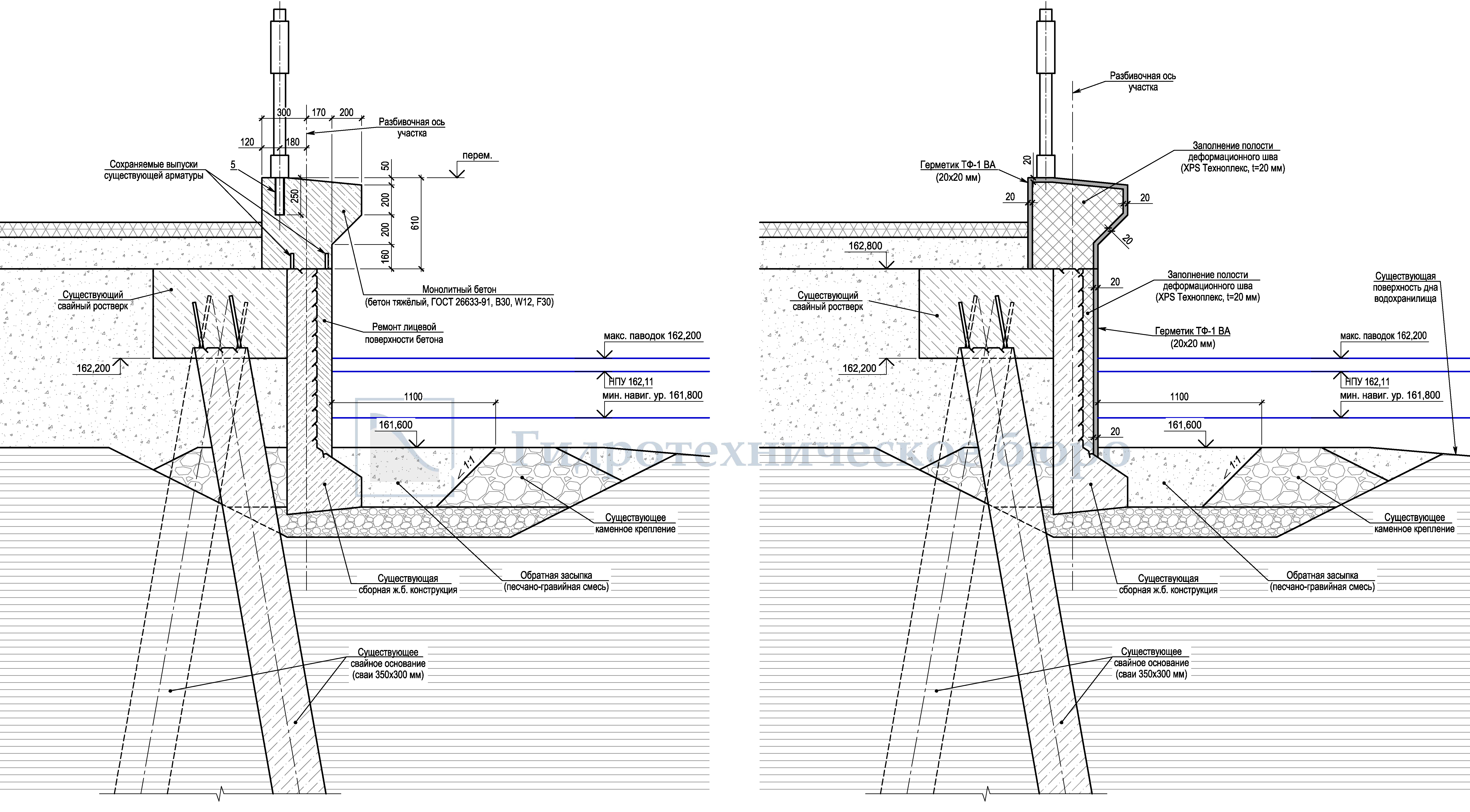

Поперечные разрезы по реконструируемому участку

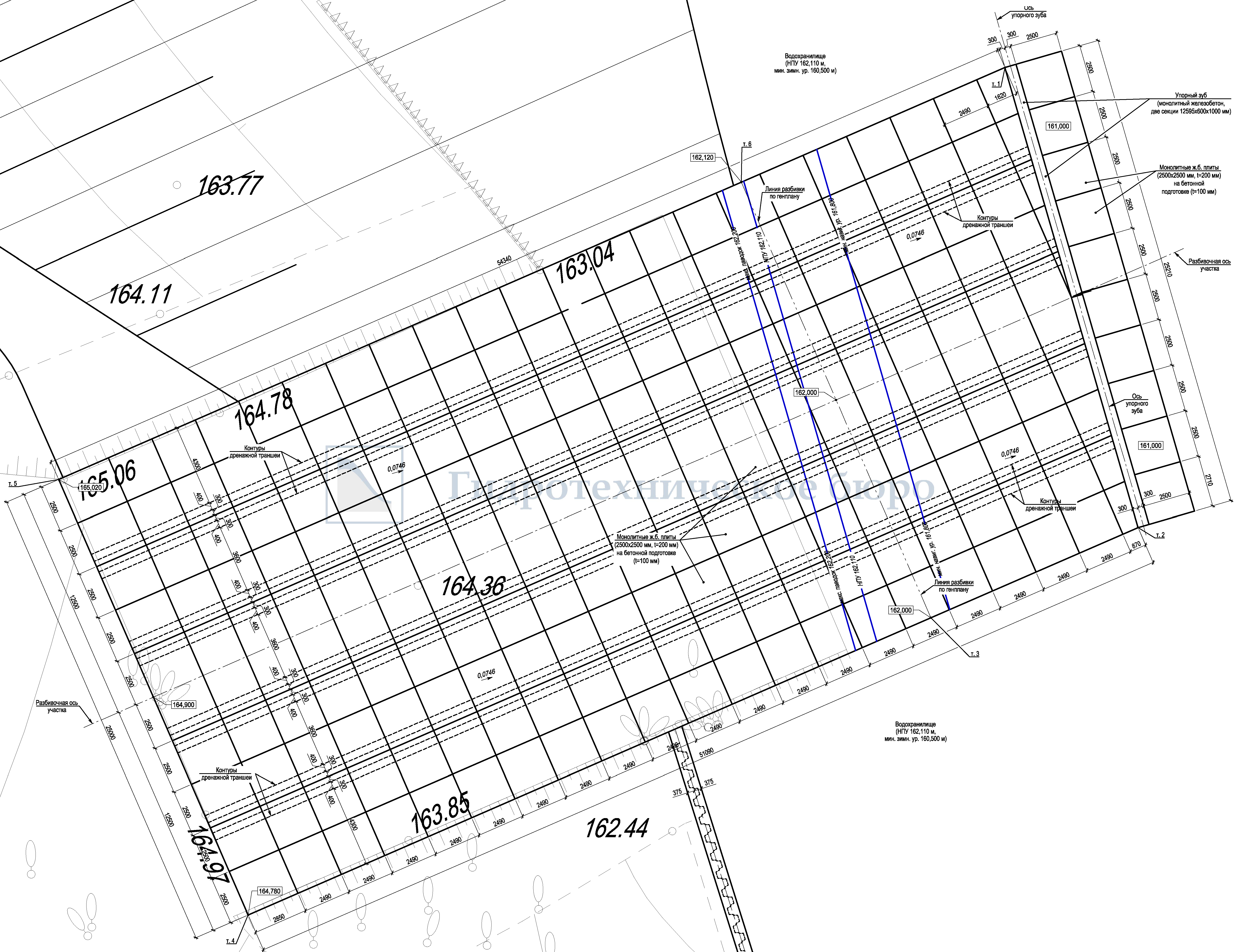

План слипа
Продольный разрез по слипу

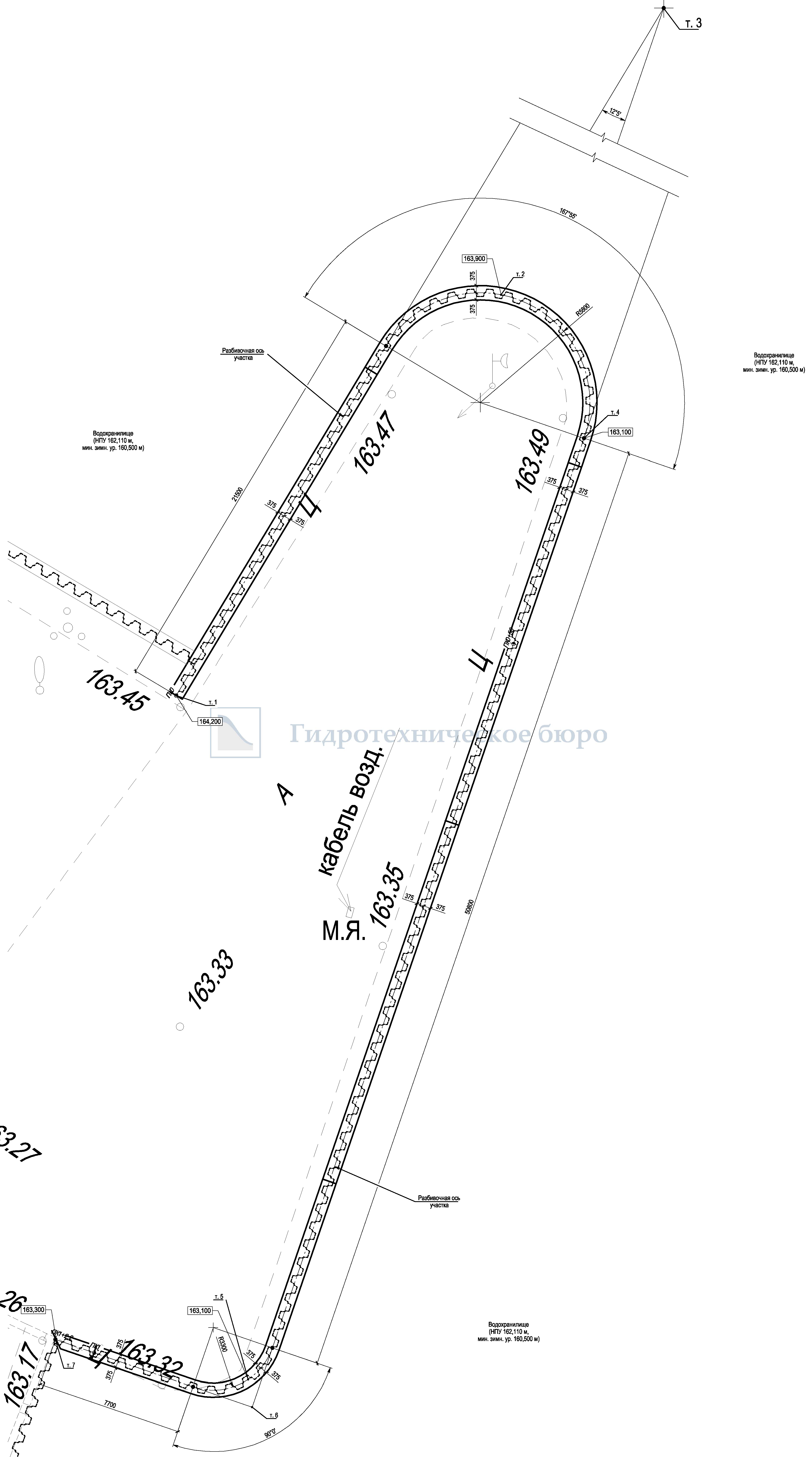

План шпунтового крепления

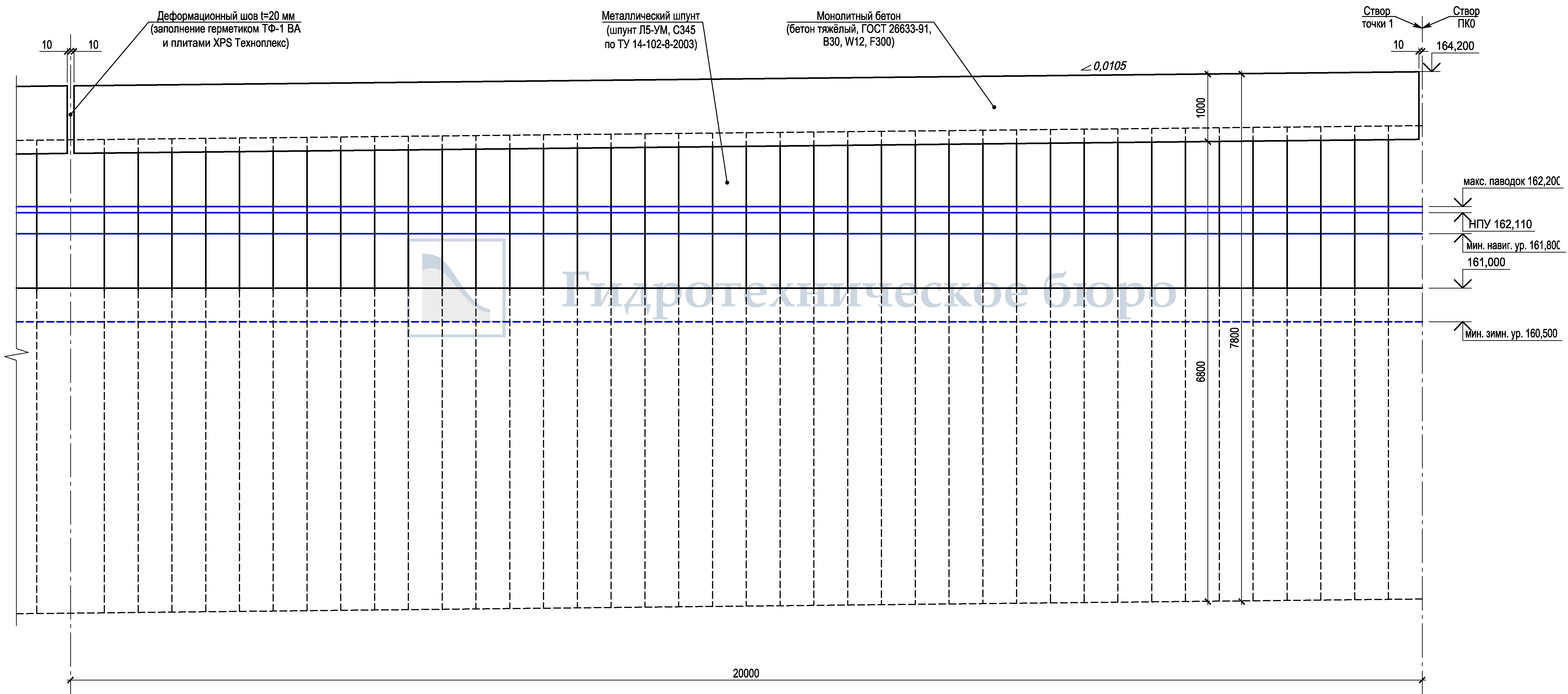

Фасад шпунтового крепления

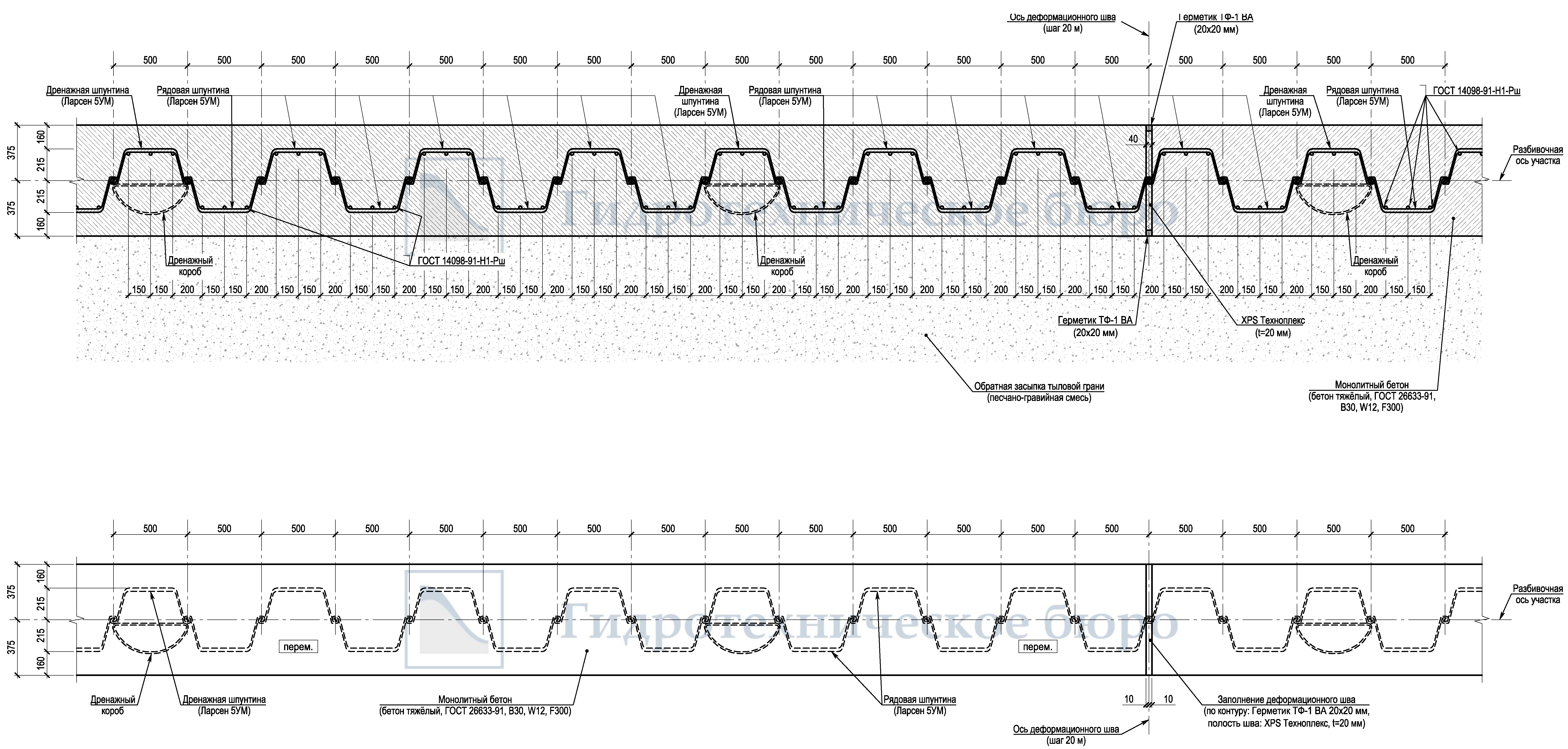

Планы оголовка секции шпунтового крепления
Поперечные разрезы по шпунтовому креплению
