По проекту для Парка «Зарядье» (Москва) запроектированы искусственные водоемы — четыре декоративных мелководных пруда. Полный состав гидротехнических сооружений включает в себя:
− Пруд № 1 — площадь зеркала воды 184 м2, глубина воды 1,1 м;
− Пруд № 2 — площадь зеркала воды 158 м2, глубина воды 1,1 м;
− Пруд № 3 — площадь зеркала воды 125 м2, глубина воды 0,3 м;
− Пруд № 4 — площадь зеркала воды 714 м2, глубина воды 1,1 м;
− Три подземные насосные станции;
− Трубопроводы водоснабжения и водоотведения.
Все пруды выполнены с откосным берегоукреплением (уклон 1:2) и промежуточными бермами. На бермах предусмотрена посадка водных видов растений, выполняющих функцию биоплато для очистки акваторий прудов. В составе технологических слоев берегоукрепления основным элементом является гидроизоляционная геомембрана (марки «Firestone Pond Gard»). Благодаря геомембране водная среда прудов полностью изолирована от естественного основания. Питание прудов — искусственное, от трех насосных станций.
Насосные станции выполнены подземного исполнения, из монолитного железобетона.

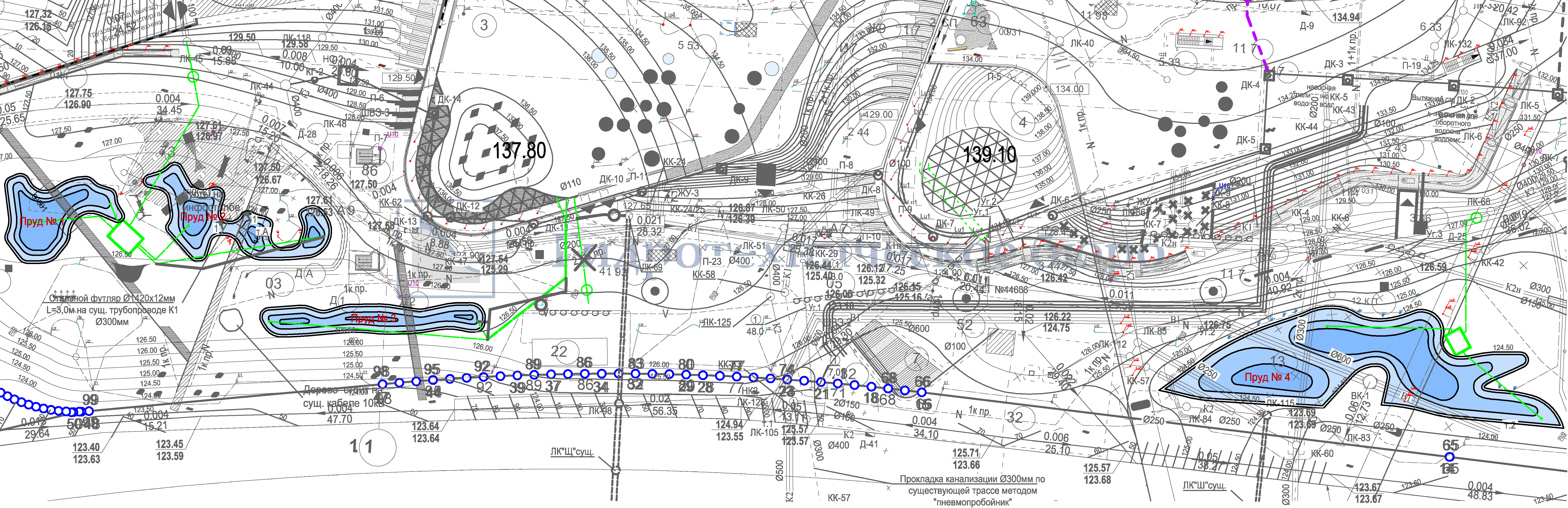

План расположения прудов

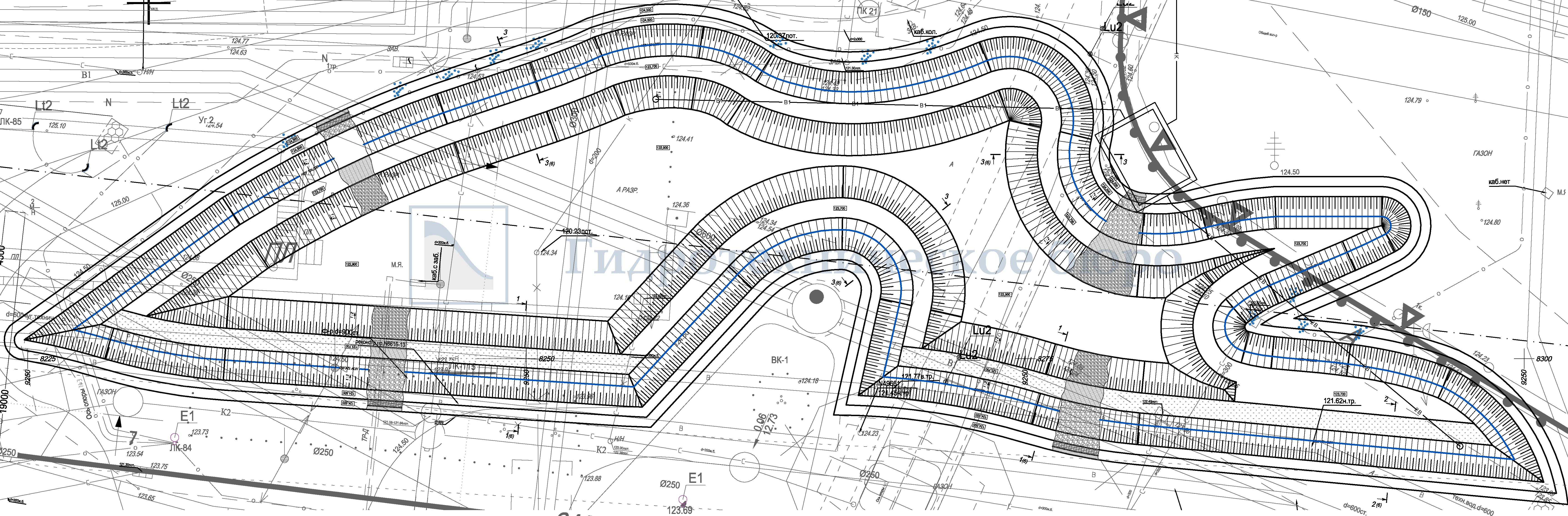

План пруда № 2

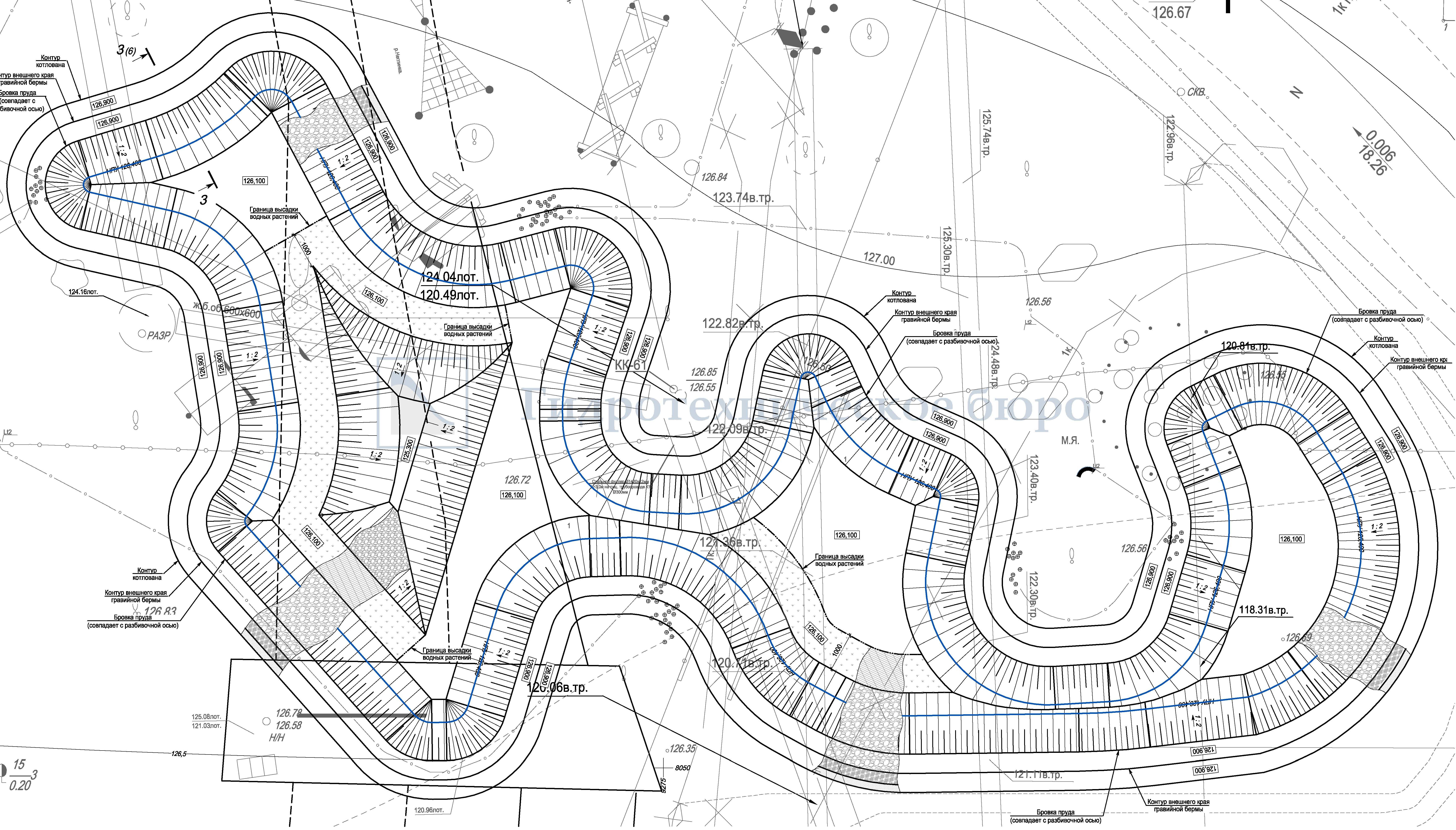

План пруда № 4
Конструкция берегоукрепления

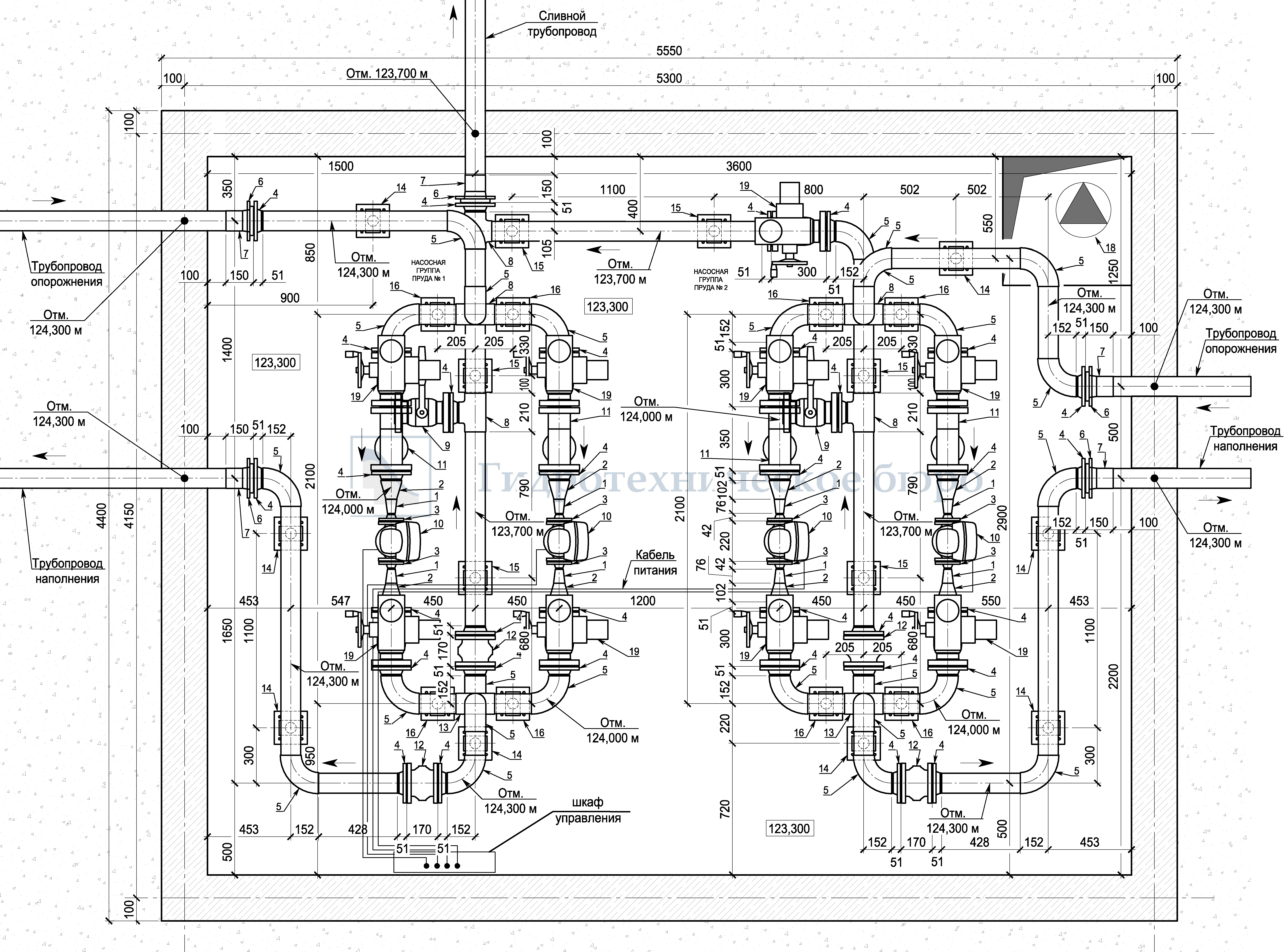

План подземной насосной станции

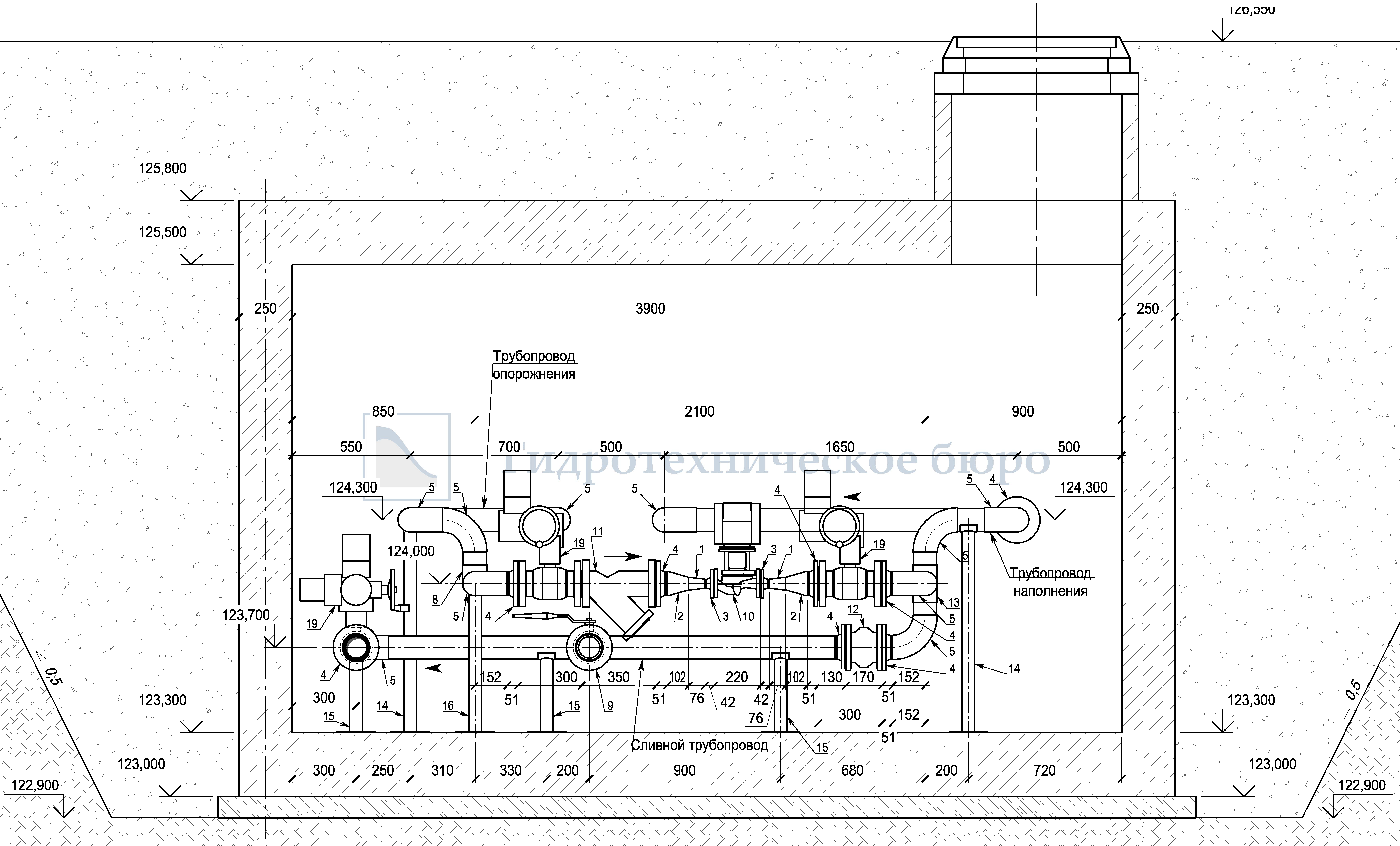

Разрез по подземной насосной станции
