В районе Павшинской поймы на левом берегу Москва-реки (г. Красногорск Московской области) сооружена шпунтовая набережная. Для возможности устройства водовыпуска канализационного коллектора выполнен проект узла сопряжения коллектора и набережной. Сопряжение запроектировано в виде шпунтовых открылок набережной (шпунт Ларсен 5‑УМ). Открылки перекрыты железобетонным перекрытием. Перекрытие опирается как на шпунтины открылок, так и на сваи из стальных труб (Ø426 мм, толщина стенки 10 мм, длина 10,0―10,5 м). Сваи погружены в грунт обратной засыпки шпунтовых открылок.

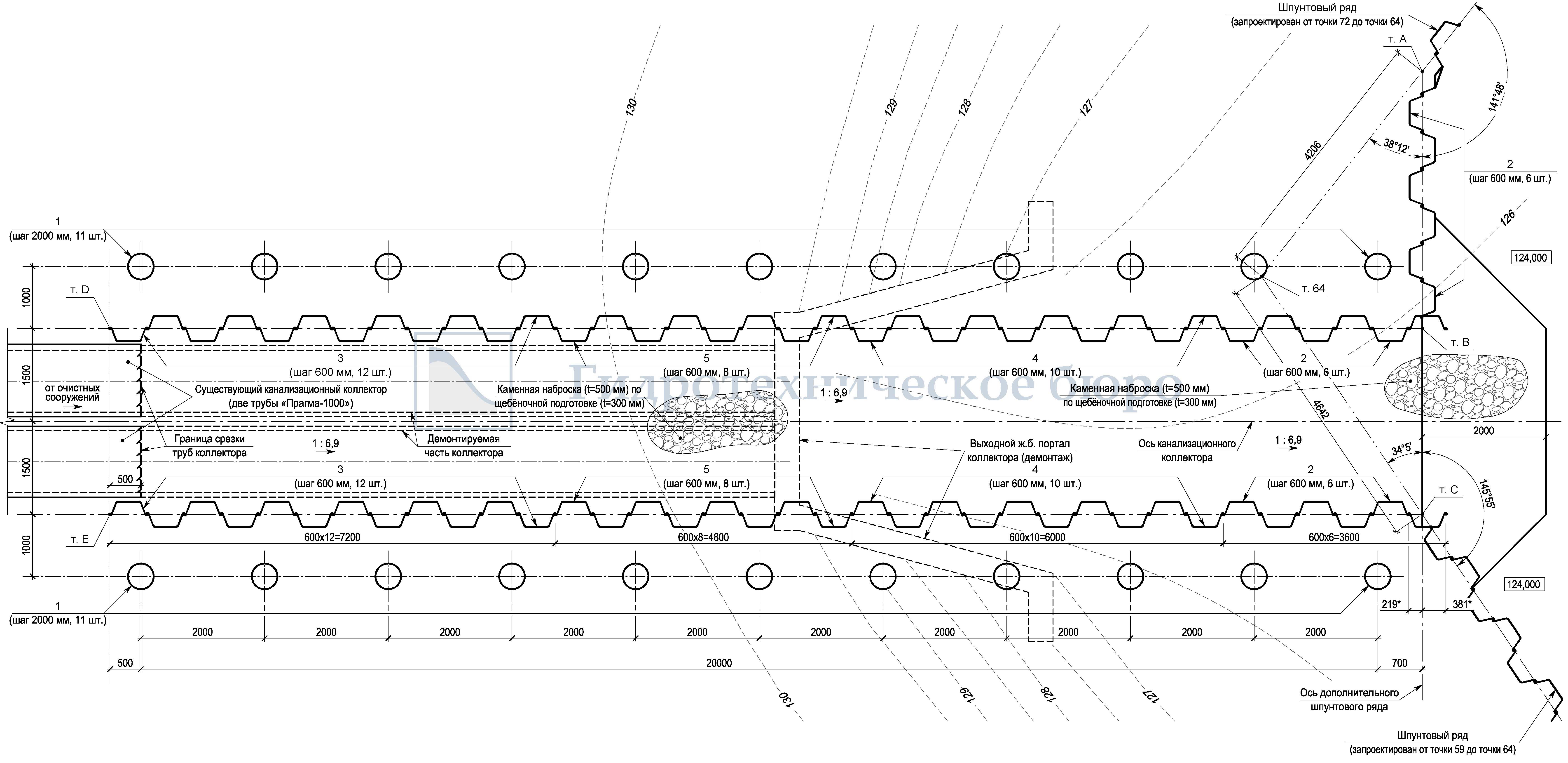

План шпунтовых стен

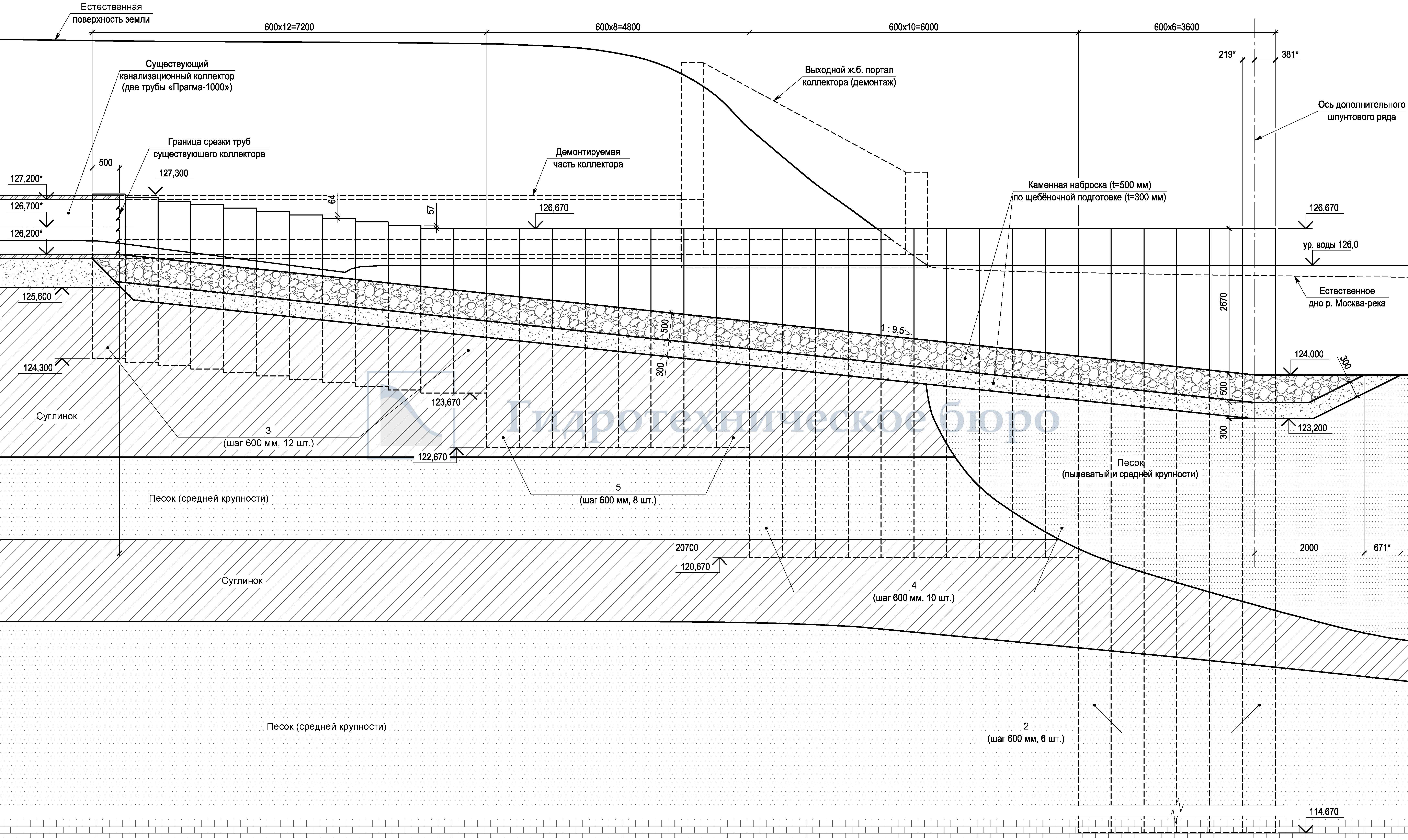

Продольный разрез по шпунтовым стенам

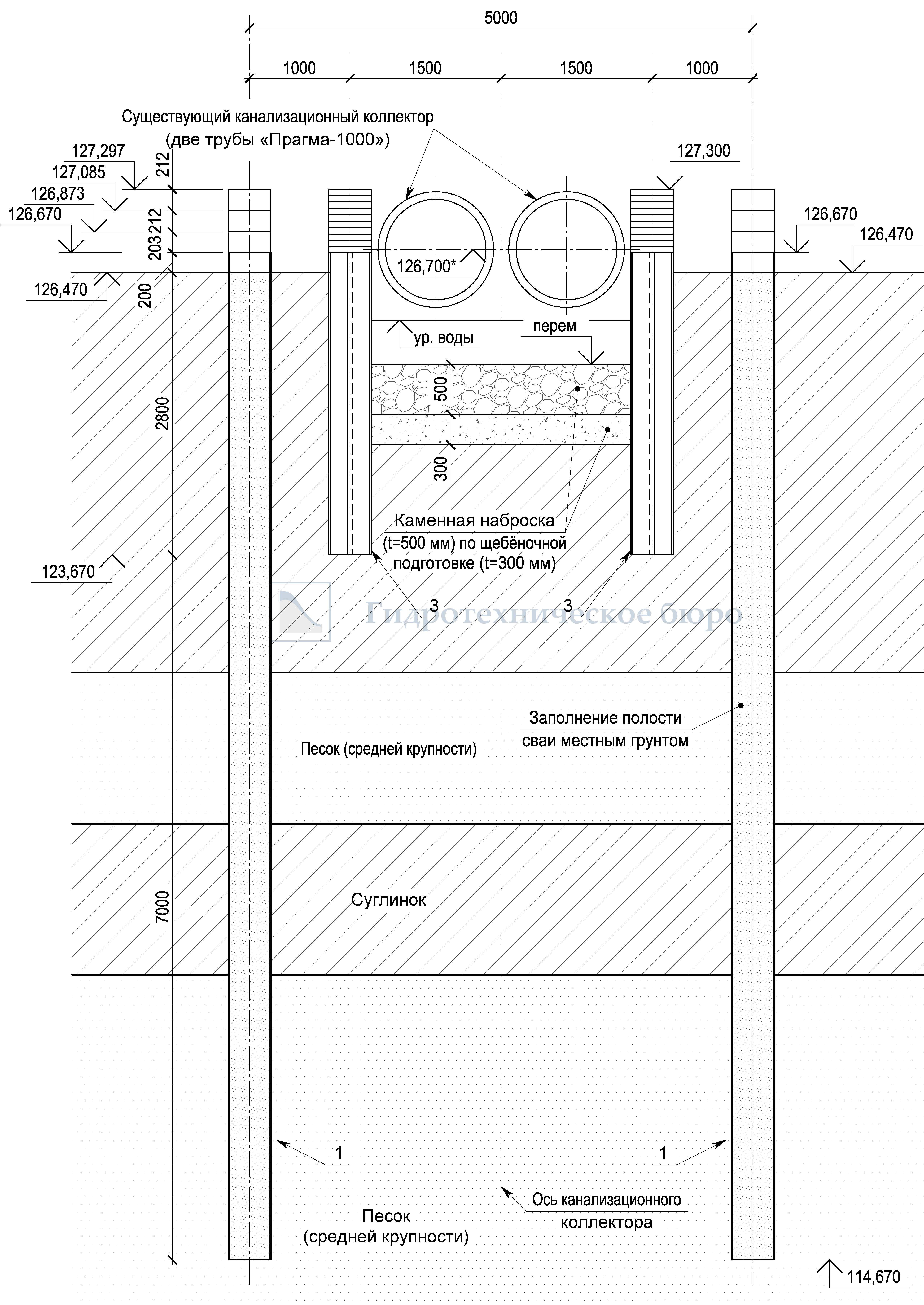

Поперечный разрез по шпунтовым стенам

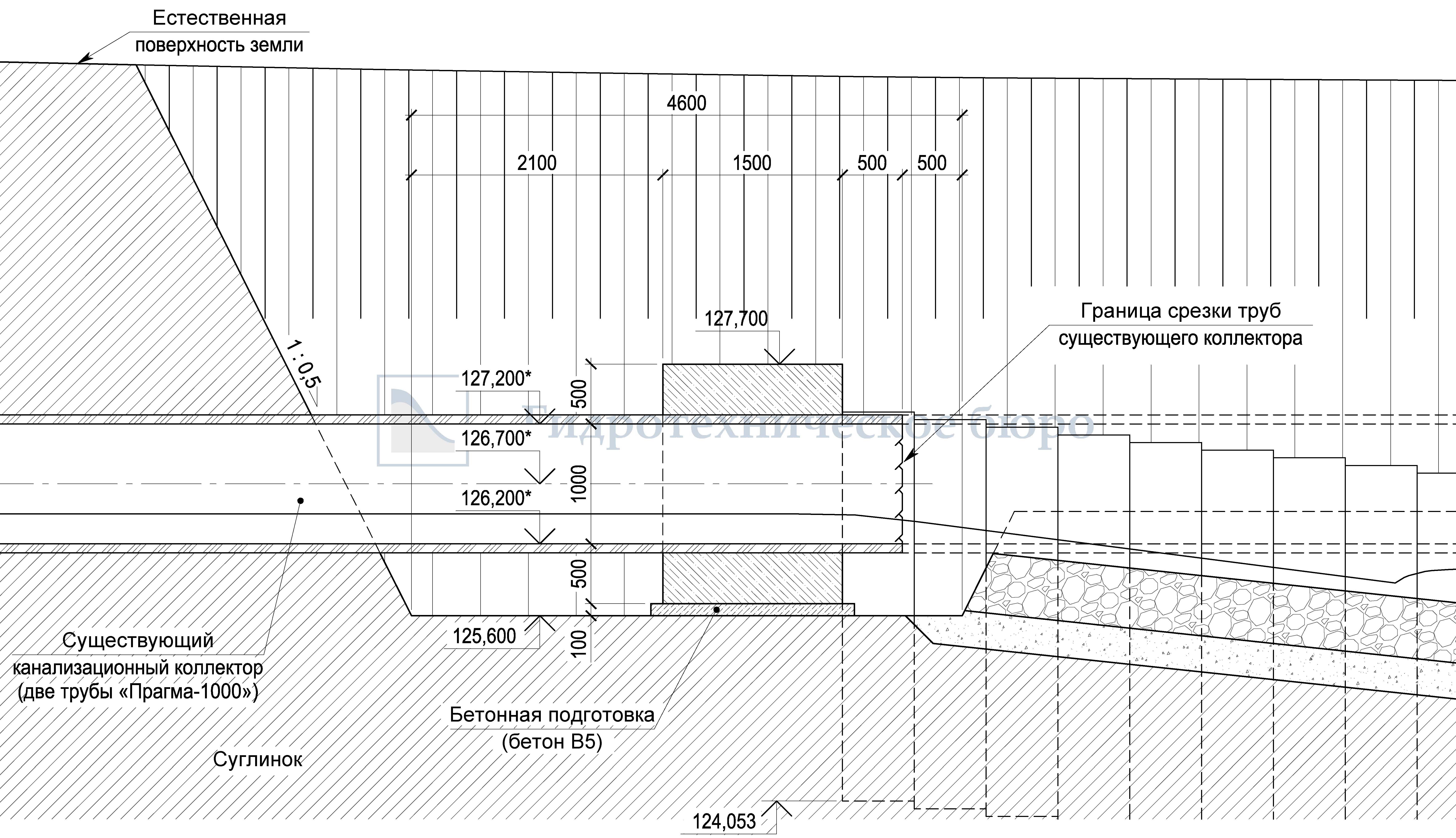

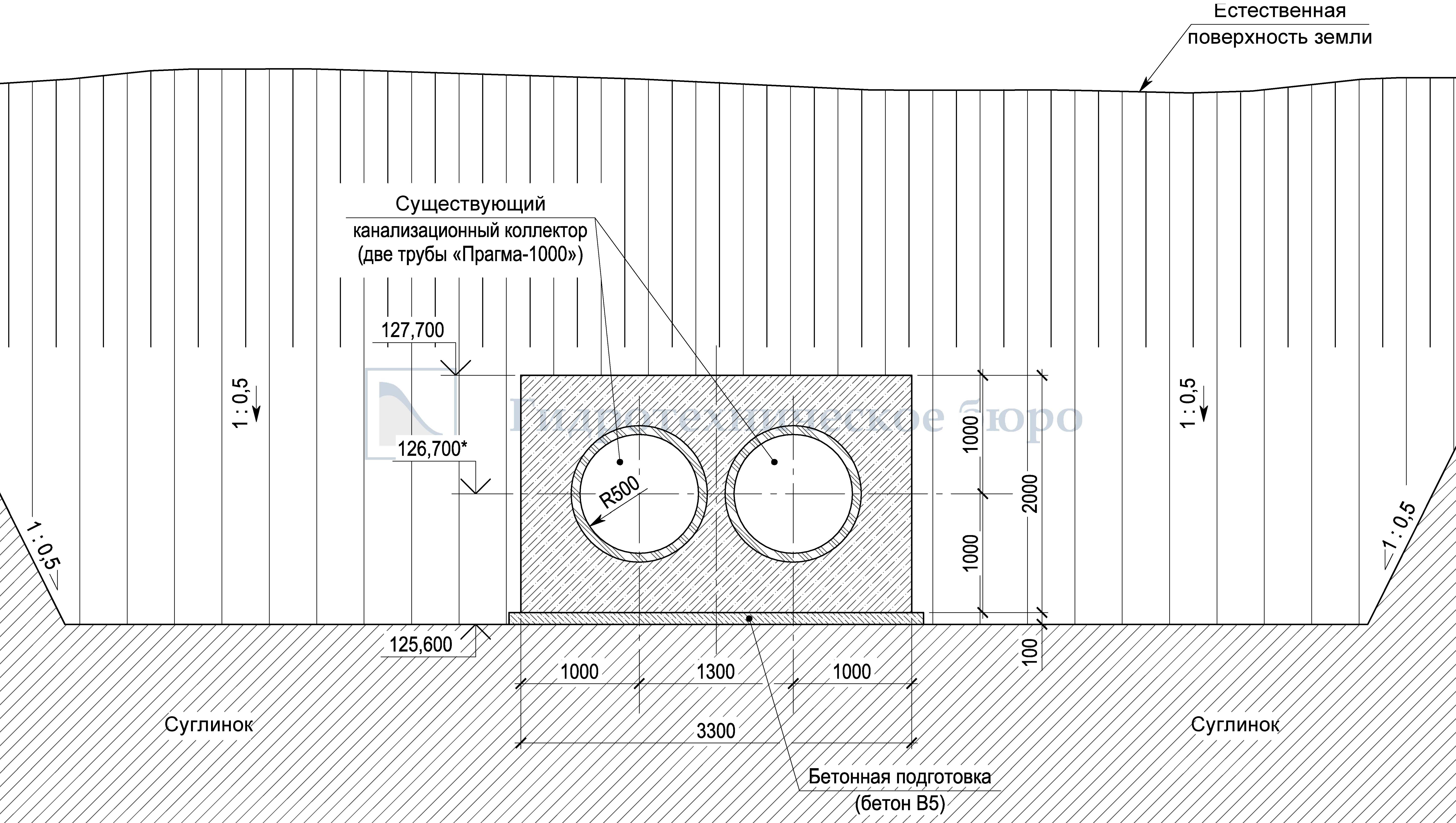

Устой коллектора (продольный разрез)
Устой коллектора (поперечный разрез)

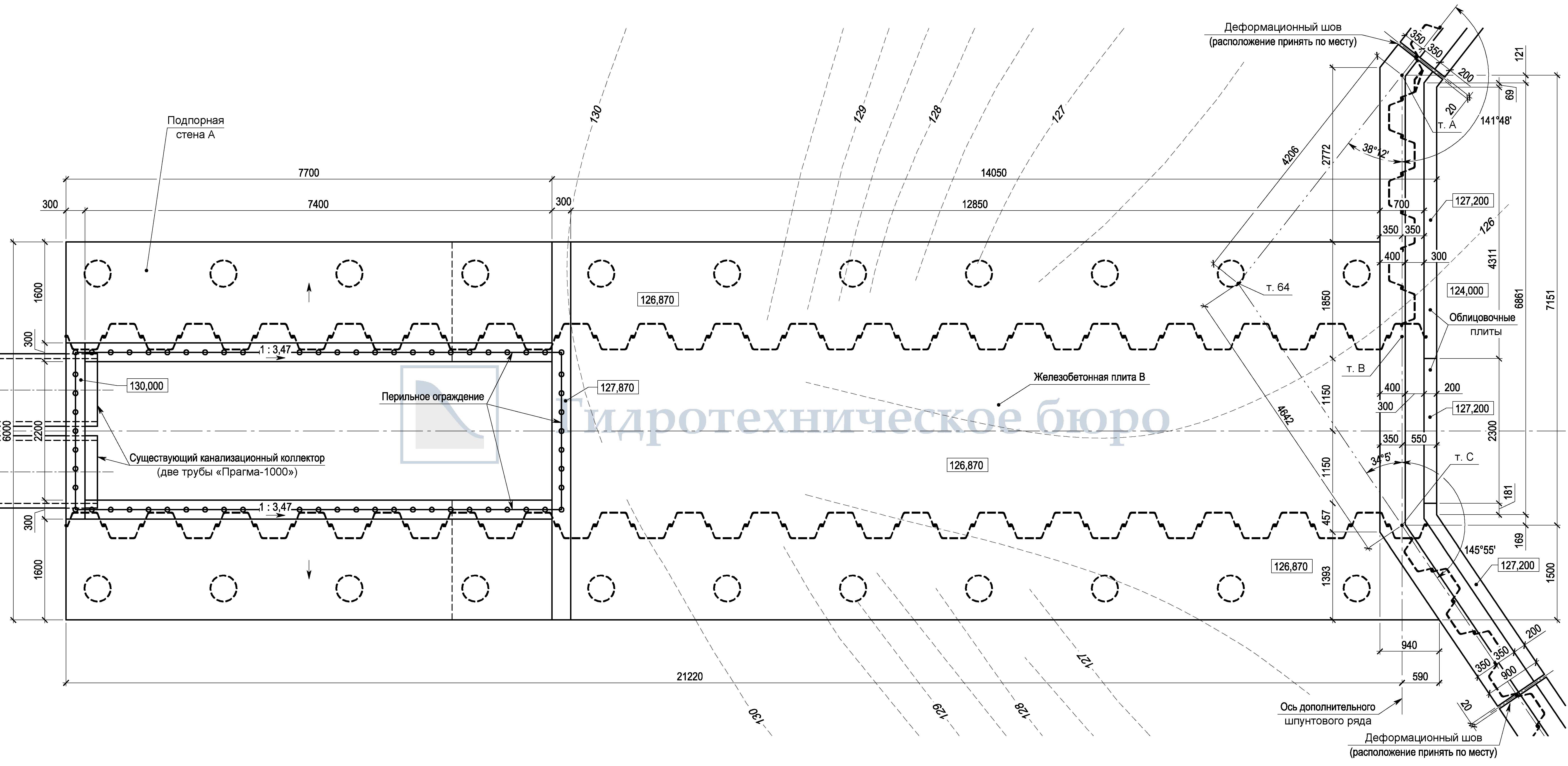

План перекрытия

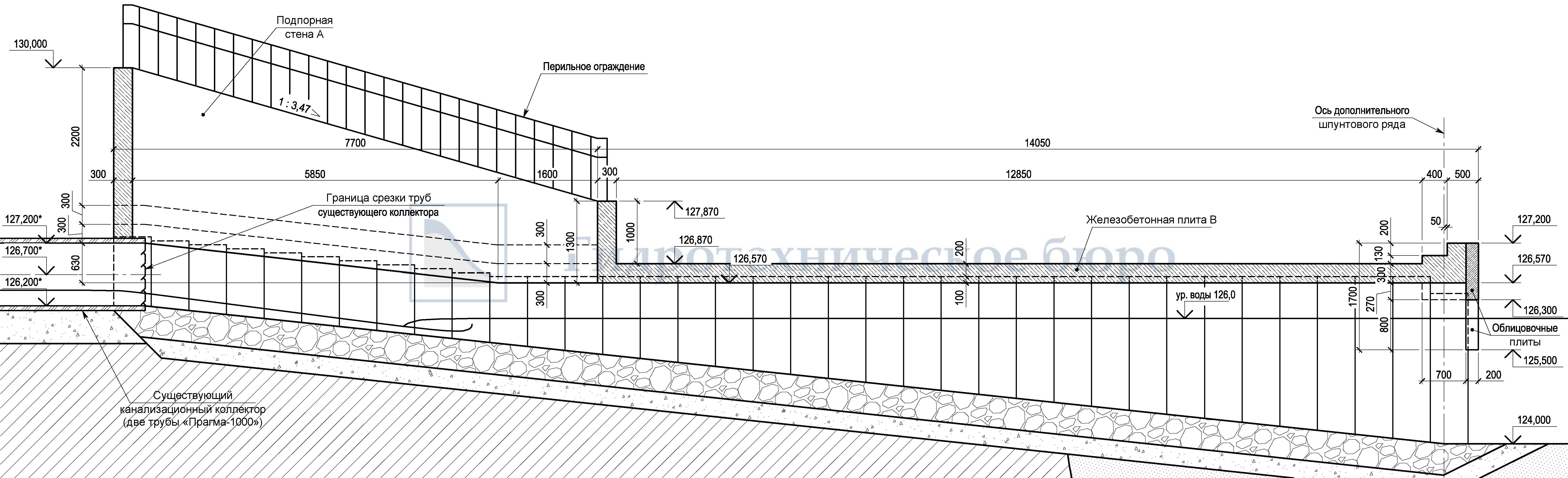

Продольный разрез по перекрытию

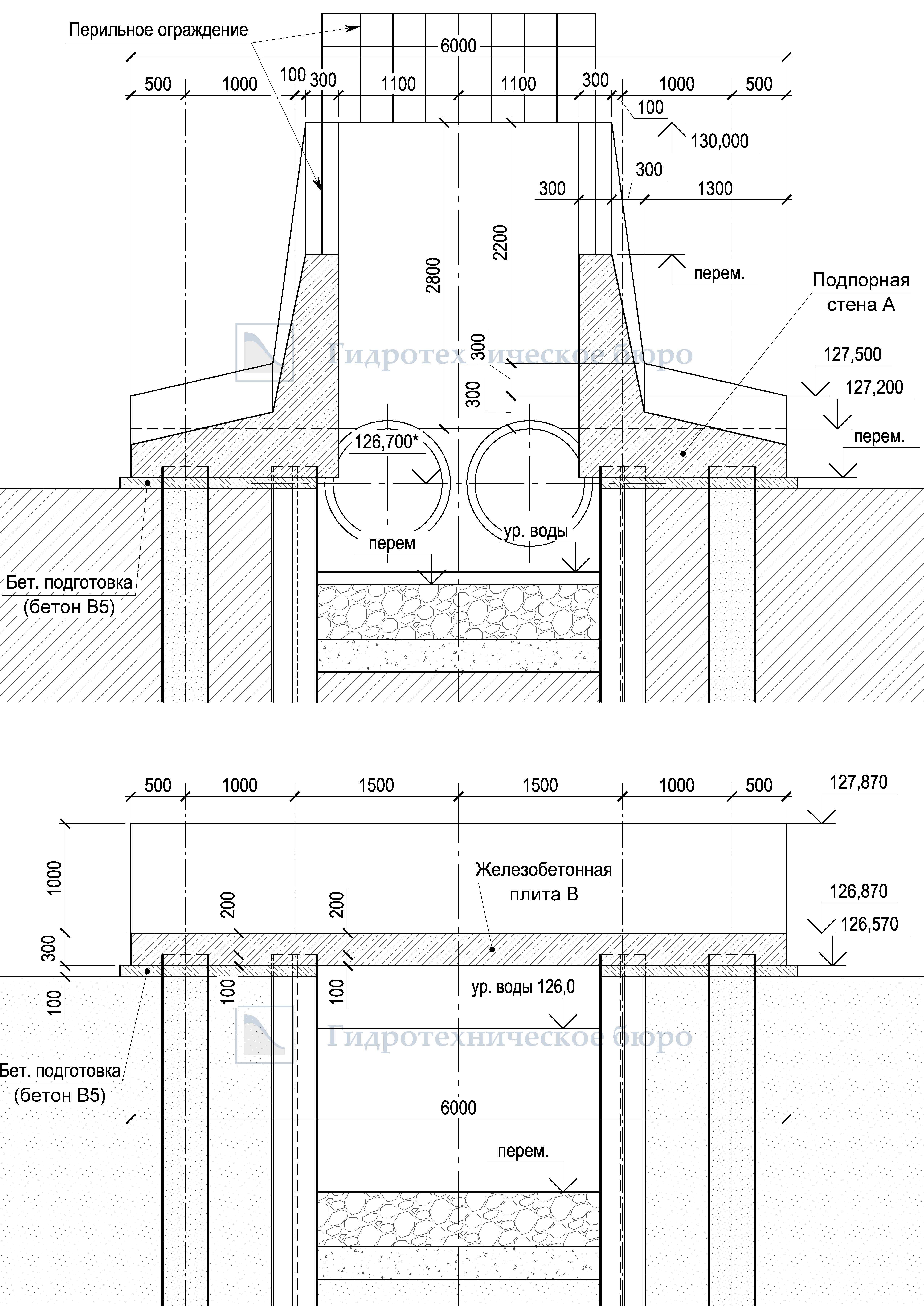

Поперечные разрезы по перекрытию

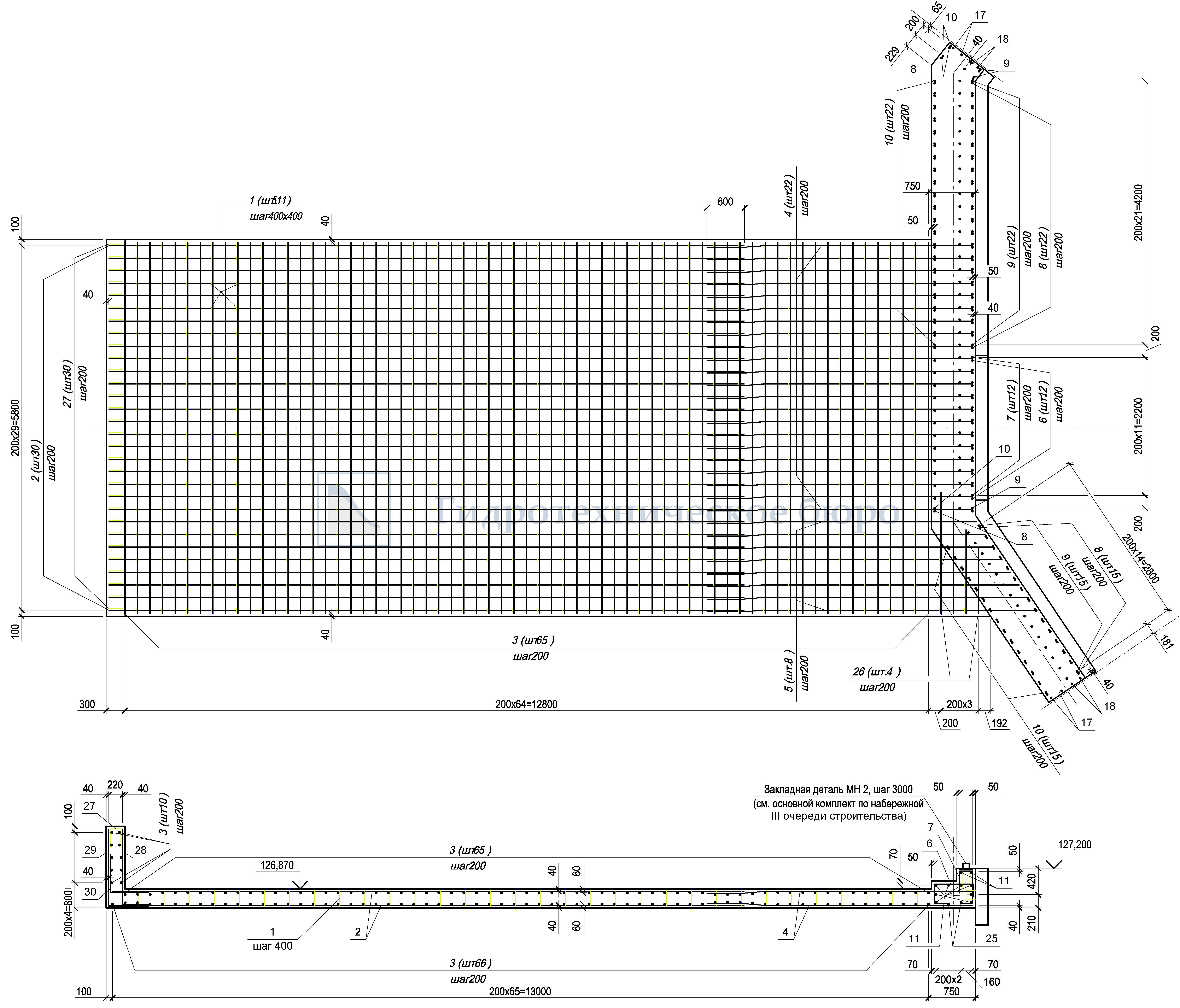

Армирование перекрытия
