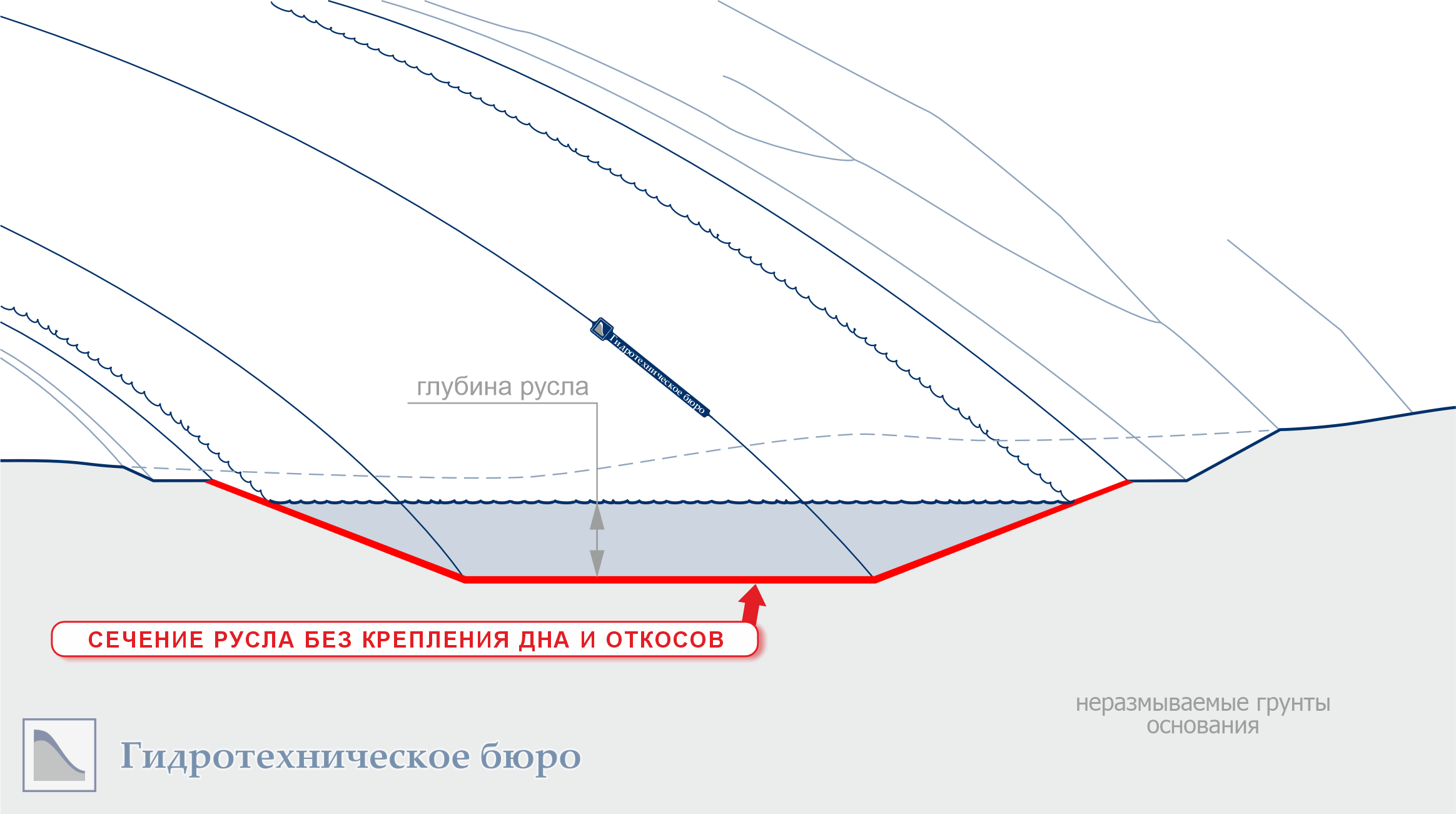

Для конструкции отводящего русла (канала) водопропускных сооружений (водосбросов, водосливов, водоспусков) важнейшим вопросов является выбор типа крепления откосов и дна. При этом с экономической точки зрения, естественно, оптимальным следует считать вариант отводящего русла без крепления. У такого русла водный поток пропускается по практически незакрепленным поверхностям грунта. Но отсутствие крепления в большом числе случаев приведёт к медленному или быстрому размыву русла. Это вызовет образование оползней, подмыв бетонных сооружений, подъем отметки дна из-за образования грунтового бара (донной насыпи из наносов).
Для выбора отводящего русла без крепления принципиальным является определение самой отказа от крепления. Такое решение в проектной документации можно обосновать по величине удельного расхода q — расхода воды на один погонный метр поперечного сечения русла. Максимальный удельный расход, который не приведет к размыву незакреплённого русла, определяется по таблице ниже в зависимости от глубины воды и типа грунта основания.
|
Грунт дна и откосов отводящего русла |
Глубина воды в русле h, м |
||
|
5 |
10 |
20 |
|
|
Песок средний с примесью крупного |
7 |
16 |
37 |
|
Песок с примесью среднего гравия |
9 |
20 |
46 |
|
Глина средней плотности Суглинок тяжелый средней плотности |
10 |
23 |
53 |
|
Гравий крупный с песком Суглинок лёгкий плотный |
12 |
27 |
62 |
|
Песок с включением гравия и гальки не менее 10 % Глина плотная Суглинок тяжёлый плотный |
14 |
32 |
74 |
