Водобой — это часть конструкции водосброса, предназначена для гашения энергии потока воды, которая сбрасывается через водосброс. Водобой является необходимым элементом водосброса, т.к. именно водобой защищает естественное основание водосброса от быстрого размыва водным потоком.

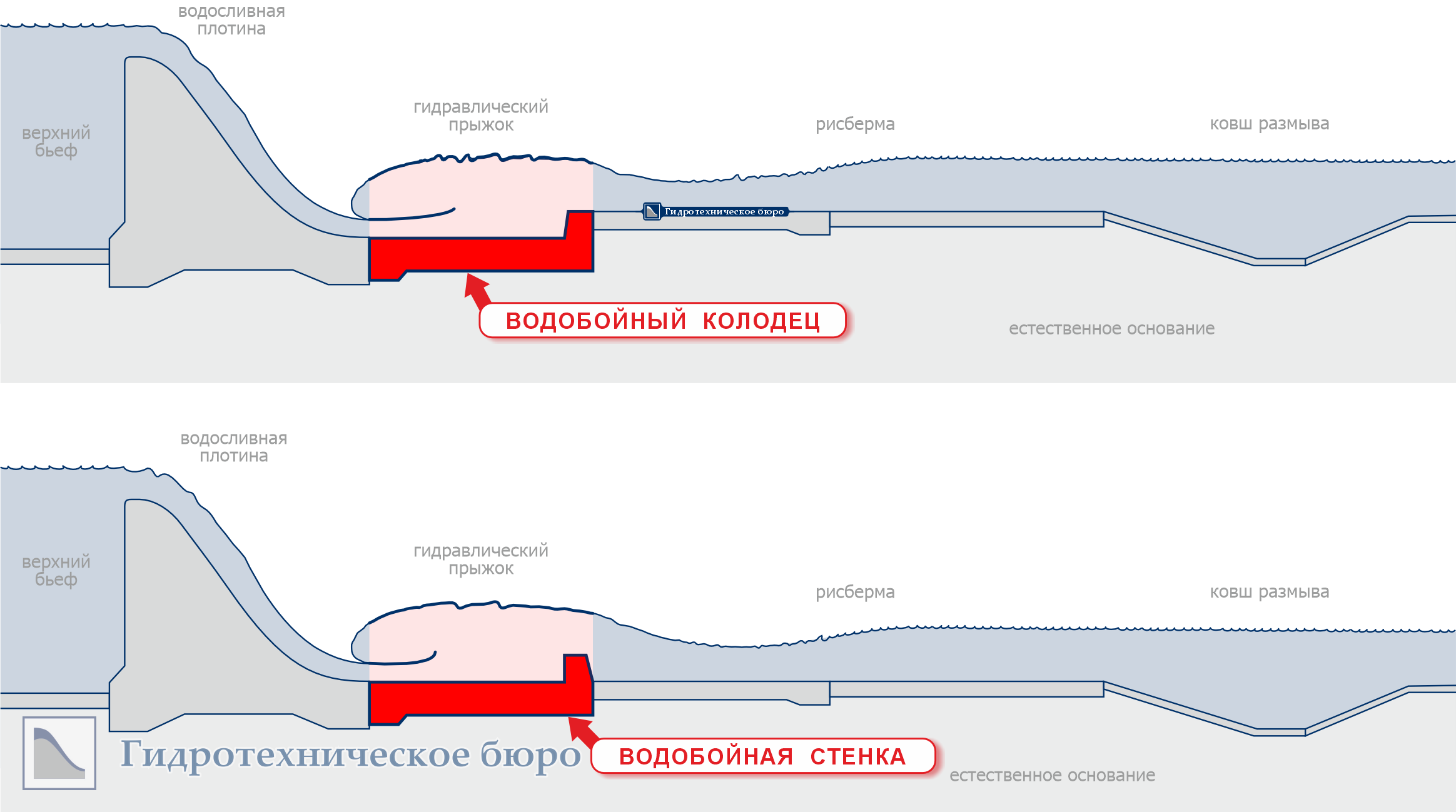

При проектировании водослива рассматриваются два варианта водобоя:
1. Водобойный колодец.
2. Водобойная стенка.
Принципиальное различие обоими вариантами — наличие или отсутствие конструктивного заглубления под дно нижнего бьефа. У водобойной стенки такое заглубление принципиально отсутствует. Т.е. водобойная стенка выглядит как выступ на дне, отделяющий собственно водобой от отводящего русла. Напротив, водобойный колодец представляет собой понижение дна непосредственно за водосбросом, с сопряжением дна колодца и дна следующего за ним отводящего канала в виде вертикального уступа. Такая конструкция обеспечивает наилучшие условия затопления гидравлического прыжка, образующегося за водосбросом, и наилучшее гашение энергии потока воды.
Водобойная стенка обычно применяется в проекте водосброса в следующих случаях:
– скорость воды с сжатом сечении (практически на дне) не превышает 25 м/с;
– гидроузел имеет статический напор не более 30 м (допускается и при значительно больших напорах, но с условием обеспечения аэрации водного потока перед стенкой, а также возможности периодического её осмотра).
Водобойный колодец применяется при следующих условиях:
– невыполнение условий для водобойной стенки, описанных выше;
– необходимость пропуска большого удельного расхода;
– необходимость повышения отметки рисбермы, расположенной непосредственно за водобоем.
