Для проектирования гидротехнических сооружений винтовые сваи являются относительно новым видом свай. Однако для некрупных конструкций и сооружений они стремительно набирают популярность. В конструктивном отношении винтовая свая представляет собой сварное изделие из двух элементов:
– металлическая винтовая лопасть;
– металлический трубный ствол.
Ствол сваи имеет значительно меньшую площадь поперечного сечения в сравнении с лопастью. Погружение винтовой сваи в грунтовое основание производится ее завинчиванием, с дополнительным приложением некоторого усилия вдавливания.

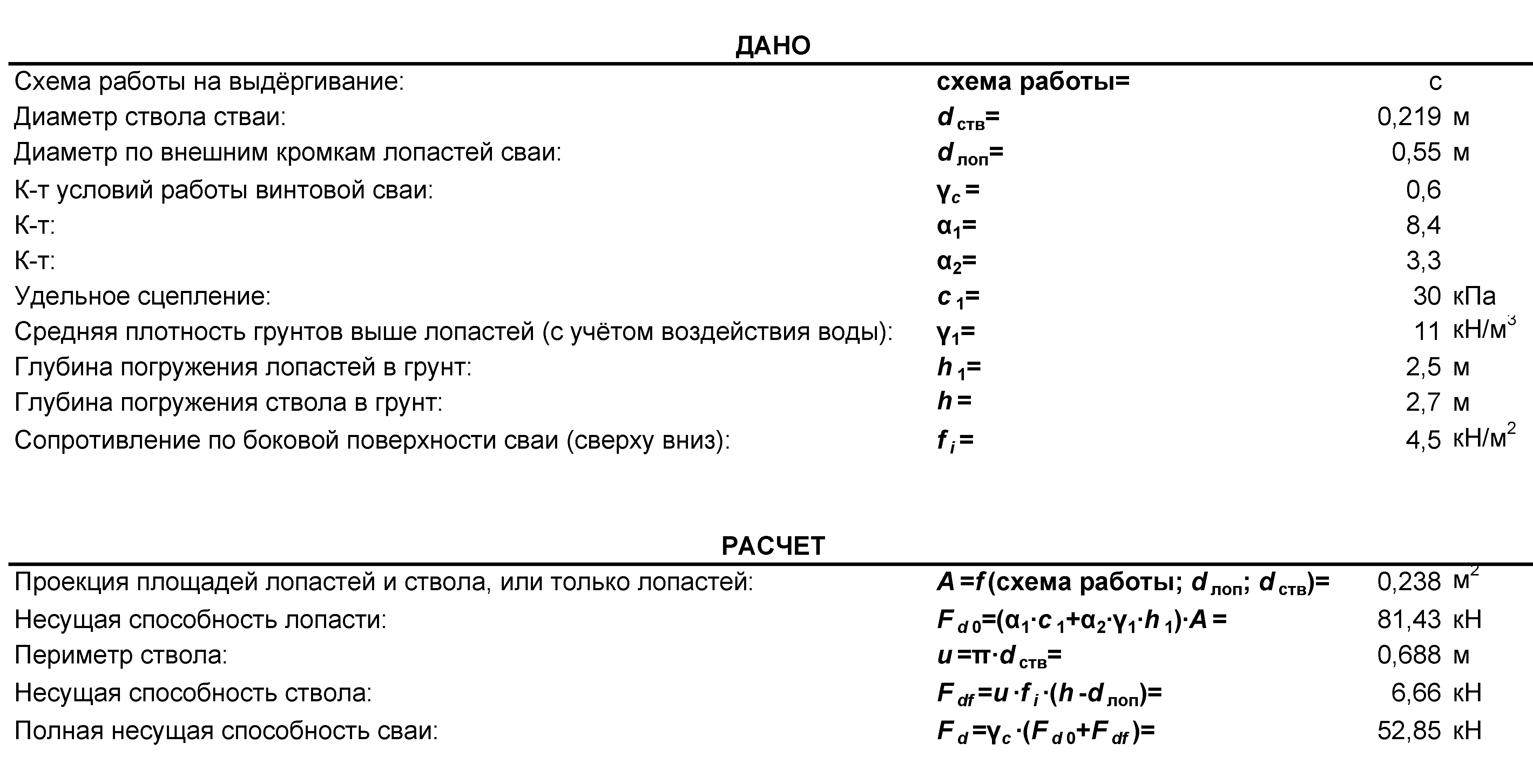

Винтовые сваи эффективно работают как на сжимающую нагрузку, так и на выдергивающую. В качестве основы для расчета несущей способности винтовых свай Fd (ограниченных диаметром лопасти до 1,2 м и полной длиной ствола не более 10 м) применяется формула:
Fd = γc∙(Fd0+Fdf),
где:
γc — коэффициент условий работы;
Fd0 — несущая способность лопасти сваи, кН;
Fdf — несущая способность ствола сваи, кН.
