Проект причала маломерных судов — проект сооружений для швартовки малых водных судов в нижнем бьефе Новосибирской ГЭС на реке Оби. Расчетное судно — катер на воздушной подушке «Марс-700». Весь комплекс сооружений запроектирован близ низового откоса грунтовой плотины ГЭС. Причал маломерных судов состоит из трех сооружений:
– Пешеходная эстакада — металлическая конструкция из трех секций на свайном основании общей протяженностью 30 м; каждая секция эстакады представляет собой горизонтальную площадку 10×1,5 м, опирающуюся на металлические винтовые колонны-сваи;
– Причальная эстакада — металлическая конструкция из семи секций на свайном основании общей протяженностью 47 м; каждая секция эстакады представляет собой горизонтальную площадку 5×5 м, опирающуюся на металлические винтовые колонны-сваи. Секции эстакады запроектированы на различных отметках в виде лестницы с общим перепадом 6 м. Разные отметки секций необходимы для швартовки суден при различных уровнях воды;
– Площадка отстоя с пандусом — крепление берега размером 32×7 м в виде слабонаклонных монолитных железобетонных плит.

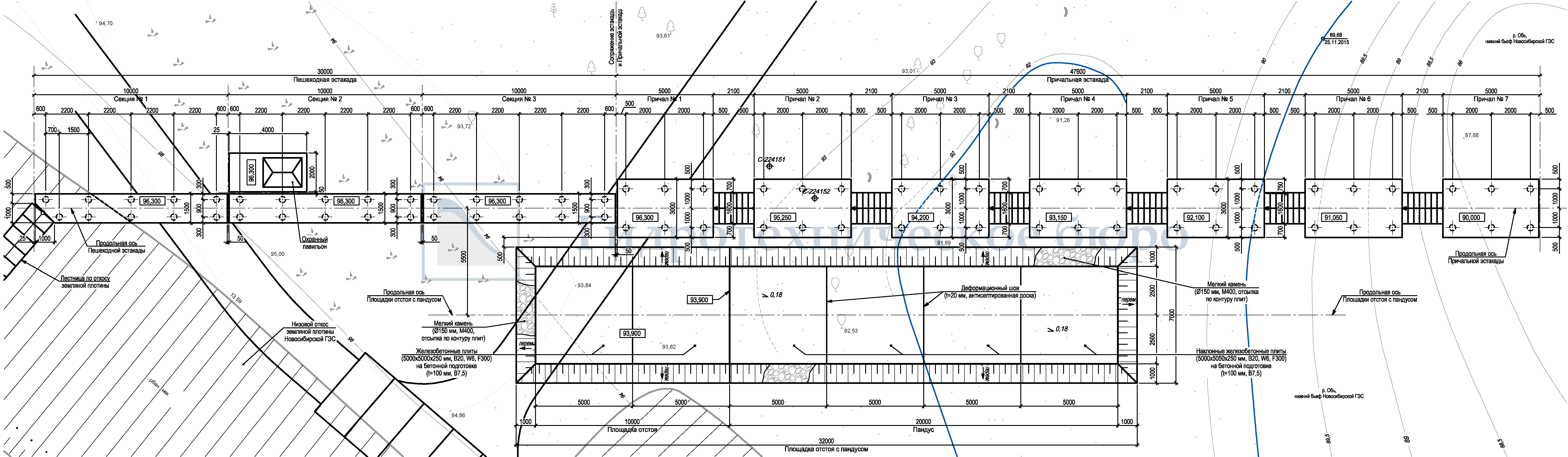

План причала маломерных судов
Продольный разрез

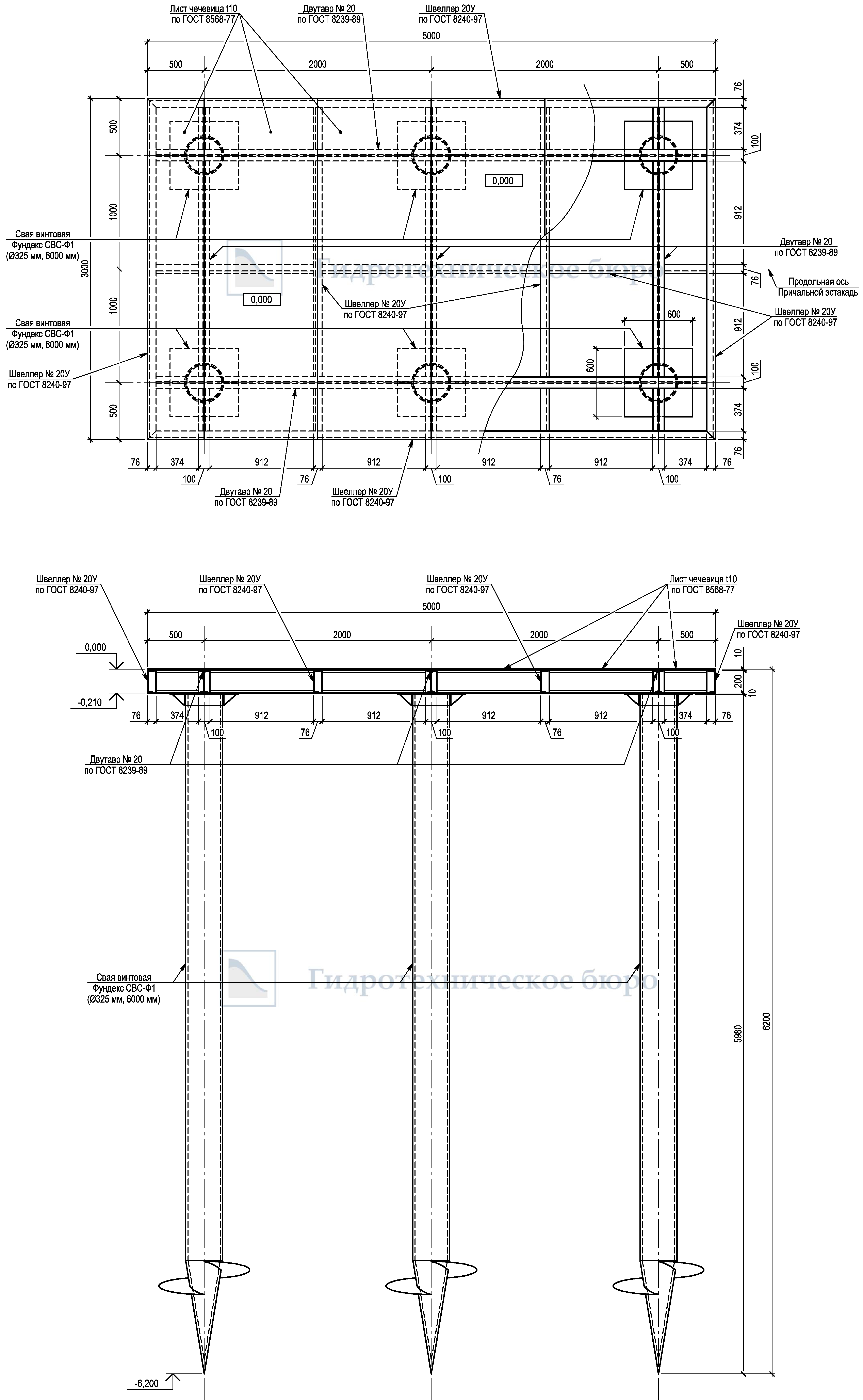

План и продольный разрез причальной секции

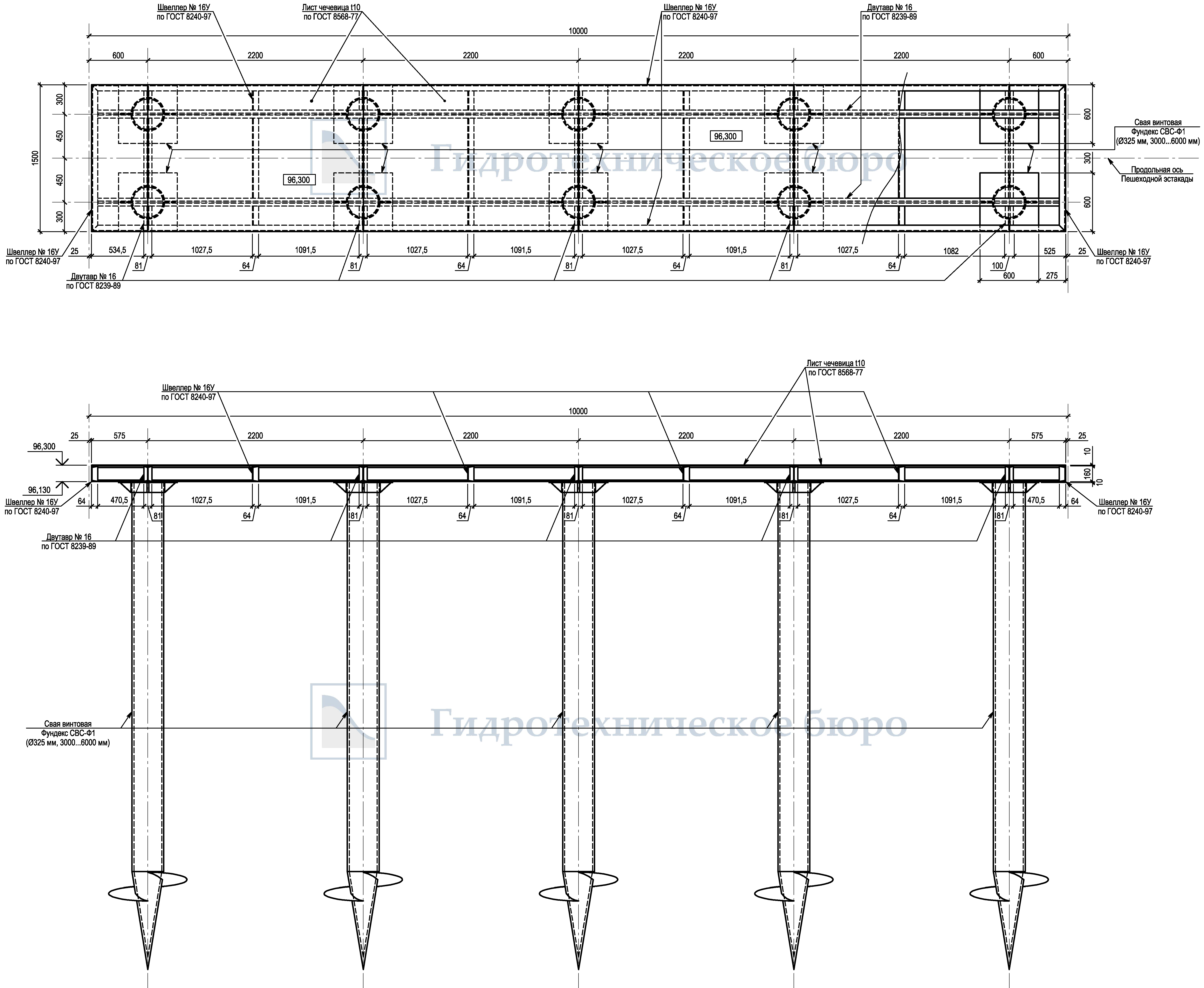

План и продольный разрез пешеходной секции
